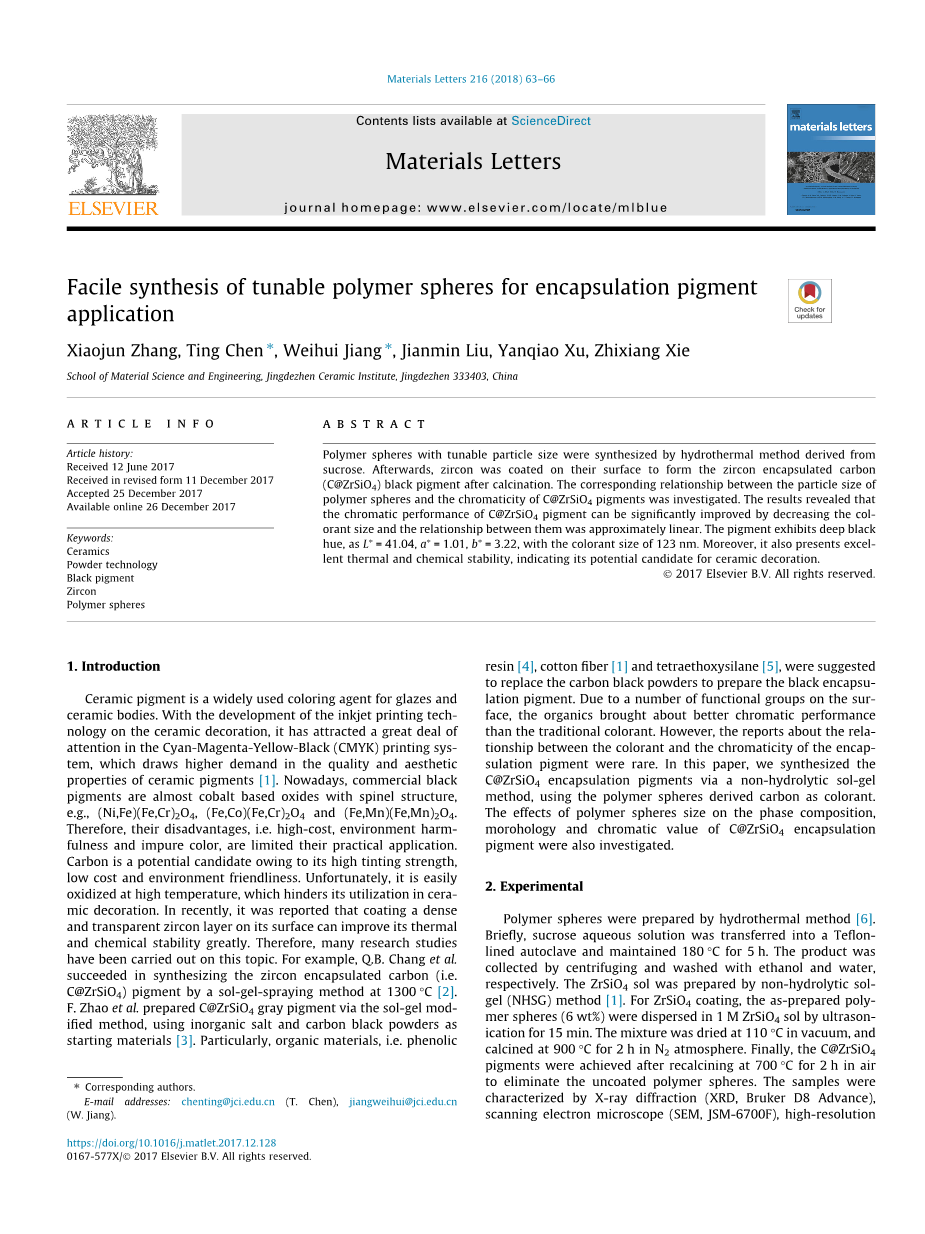

可调聚合物微球的简易合成及其在包裹色料中的应用研究

张筱君，陈婷*，江伟辉*，刘健敏，徐彦乔，谢志翔

景德镇陶瓷学院材料科学与工程学院，景德镇333403

摘要

以蔗糖为原料，采用水热法合成了粒径可调的聚合物微球。然后，将硅酸锆包裹在其表面，煅烧后形成硅酸锆包裹碳黑色料( C@ZrSiO4 )。考察了聚合物球粒径与C@ZrSiO4色料色度的对应关系。结果表明，减小着色剂尺寸可以显著提高C@ ZrSiO4色料的色度性能，且二者近似呈线性关系。该色料呈深黑色色调，L * = 41.04，a * = 1.01，b* = 3.22，着色剂粒径123 nm。而且，它还呈现出优异的热稳定性和化学稳定性，表明其在陶瓷装饰领域具有良好的应用前景。

关键词 陶瓷 粉体技术 黑色色料 硅酸锆 聚合物球

1 .引言

陶瓷色料是一种广泛应用于釉料和陶瓷坯体的着色剂。随着喷墨打印技术在陶瓷装饰上的发展，蓝-品红-黄-黑（CMYK）打印系统引起了广泛的关注，对陶瓷色料的质量和美学性能提出了更高的要求[1]。目前，商用黑色料几乎都是尖晶石结构的钴基氧化物，如(Ni,Fe) (Fe,Cr) 2O4、(Fe,Co) (Fe,Cr) 2O4和(Fe,Mn) (Fe,Mn) 2O4。因此，它们具有成本高、环境危害性大、颜色不纯的缺点，限制了它们的实际应用。碳黑具有着色强度高、成本低和环境友好等优点，是一种潜在的候选材料。但是它在高温下容易氧化，阻碍了它在陶瓷装饰中的应用。近年来，有报道在其表面包裹一层致密透明的硅酸锆层，可以大大提高其热稳定性和化学稳定性。因此，围绕这一主题开展了许多研究。例如，Q. B. Chang等采用溶胶-凝胶法在1300℃成功合成了硅酸锆包裹碳黑色料(C@ZrSiO4) [2]。F. Zhao等人以无机盐和炭黑为原料，通过溶胶-凝胶法制备了C@ZrSiO4灰色色料[3]。酚醛树脂[4]、棉纤维[1]、四乙氧基硅烷[5]等有机材料可以替代炭黑制备黑色包裹色料。由于表面存在多个官能团，有机物制备的色料可以比传统着色剂更好的色度性能。但有有机材料制备包裹色料的报道较少。本文采用非水解溶胶-凝胶法，以聚合物球衍生碳为着色剂，合成了C@ZrSiO4包裹色料。考察了聚合物球尺寸对C@ZrSiO4包裹色料的物相组成、形态学和色度值的影响。

2 .实验

采用水热法制备了聚合物微球[6]。简要地，将蔗糖水溶液置于聚四氟乙烯水热罐中，保持180℃反应5 h。产品经离心收集，分别用乙醇和水洗涤。采用非水解溶胶-凝胶（NHSG）法制备ZrSiO4溶胶[1]。将所制备的聚合物球(6 wt. %)超声分散在1 M ZrSiO4溶胶中15 min。混合物在真空中110℃干燥，在N2气氛下900℃煅烧2 h。最后，在700℃空气中煅烧2 h，消除未包裹的聚合物球，得到C@ZrSiO4色料。采用X射线衍射仪（XRD，Bruker D8 Advance）、扫描电子显微镜（SEM , JSM-6700F）、高分辨透射电子显微镜（HRTEM，JEM-2010）、傅里叶变换红外光谱（FT-IR，Nicolet 5700）、紫外可见分光光度计（Lambda850）和色度仪（WSD-3C）对样品进行表征。

3 .结果与讨论

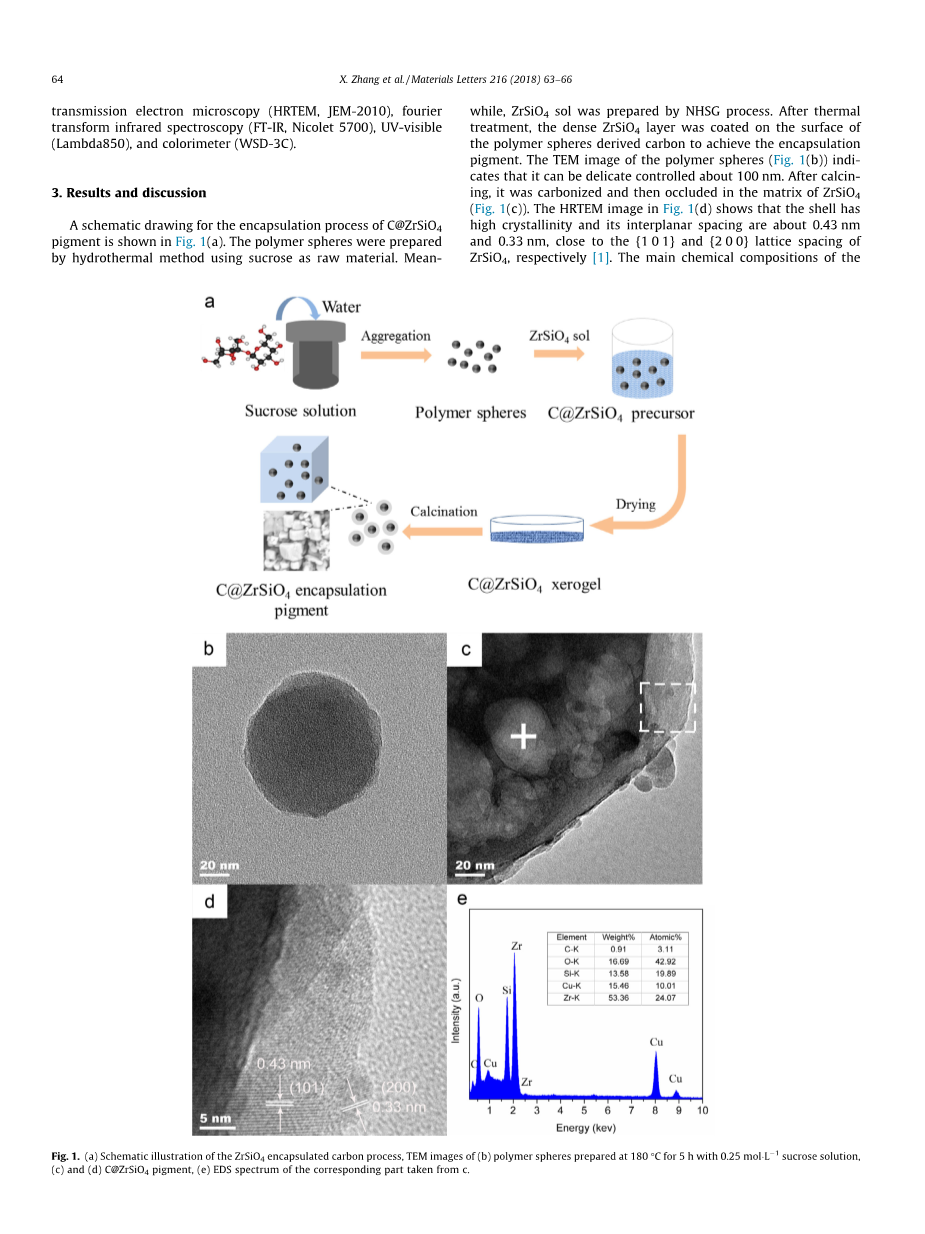

图1 (a)为C@ZrSiO4色料制备工艺流程图。以蔗糖为原料，采用水热法制备了聚合物微球。同时，采用NHSG工艺制备ZrSiO4溶胶。热处理后，在聚合物球衍生碳表面包裹致密的ZrSiO4层，实现对色料的包裹。聚合物微球的TEM照片(图1 (b) )表明，它可以精细地控制在100 nm左右。煅烧后，碳化后的聚合物球被包裹在ZrSiO4基体中(图1 (c) )。图1 (d)中HRTEM图像显示，该壳层结晶度较高，晶面间距约为0.43 nm和0.33 nm，分别接近ZrSiO4的{1 0 1}和{2 0 0}晶面间距[1]。通过能谱仪（EDS）测得色料的主要化学成分为Zr、Si、O和C，如图1 (e)所示。

图2给出了不同蔗糖浓度下聚合物微球的SEM照片。随着蔗糖浓度的增加，聚合物微球的尺寸增大。当其增加超过1.25 mol/L时，聚合物球相互连通，形成项链状结构，会导致硅酸锆晶粒难以包裹。此外，反应温度和反应时间对聚合物微球的合成也有重要影响，如图所示S1-S4。高温和长时间的反应使聚合反应更加明显。0.25 mol/L蔗糖溶液在140℃以下或水热处理3 h以下均未形成聚合物球。

图1.(a)ZrSiO4包裹碳过程的示意图，(b)用0.25 mol L蔗糖溶液在180℃保温5 h制备的聚合物微球的TEM照片，(c)和(d) C@ZrSiO4色料，(e) 取自c相应部分的EDS能谱

图2不同蔗糖浓度下聚合物微球的SEM照片：( a ) 0.25 mol/L，( b ) 0.50 mol/L( c ) 0.75mol/L( d ) 1.00 mol/L，( e ) 1.25 mol/L，( f )1.5mol/ L.

图3 ( a )显示了不同蔗糖浓度的包裹色料的XRD图谱。总之，所有XRD衍射峰较为相似，说明在此范围内的浓度不影响纯ZrSiO4相的形成。C@ZrSiO4干凝胶的FT-IR谱图也证实了聚合物球的存在并不阻碍Si-O-Zr键在1043 cm-1 处的形成[7]，如图3(b)所示。

蔗糖浓度与聚合物微球直径的关系如图4 (a)所示。根据SEM结果，可以用线性回归方法拟合聚合物微球的直径，如公式(1)所示：

D = 800.097C - 134.248 ( 1 )

其中D为聚合物球直径，C为蔗糖浓度。用色度坐标L*描述了C@ZrSiO4色料的色度特性，如图4 (b)所示。显而易见，L*值随着聚合物微球直径的增大而逐渐增大，在直径为123 nm时得到最佳色值( L* = 41.04 , a* = 1.01 , b* = 3.22 )。同时，实验数据与拟合曲线吻合较好，如公式(2)所示：

L*=305e-8D3 - 3.135e-5D2 0.036D 37.146 ( 2 )

粒径较小的聚合物微球对应着较深的黑色色调，这是因为超细晶粒不仅容易分散在ZrSiO4溶胶中，而且增大了核与色料的体积比。

图3 . ( a )C@ZrSiO4色料在不同蔗糖浓度下的XRD图谱，( b )蔗糖、聚合物球和C@ZrSiO4干凝胶的FT-IR图谱。

图4 (c)所示为色料在380 ~ 850 nm波长范围内的紫外-可见反射光谱。所有色料在可见光波长范围内呈现充分吸收，最小的样品呈现最深的黑色色调，这与图4 (b)中色度坐标L *的结果很吻合。同时，由于未包裹的聚合物微球会在高温下氧化[1](图S5和S6 )，C@ ZrSiO4色料的平均粒径随着聚合物微球直径的增大而逐渐减小。此外，DTA - TG曲线(图4 (d) )也证实了该色料的热稳定性。为了评价包裹型色料的化学稳定性，分别在5 % HCl、HNO3、H2SO4和NaOH溶液中测试了色料样品的耐酸性和耐碱性，结果见表1。Delta;E *表示总色差。Delta;E *值较小，表明该色料对所测试的酸/碱具有化学稳定性。

表1化学试剂抗性试验后的色度值。

Delta;E* = [(Delta;L*)2 (Delta;a*)2 (Delta;b*)2] 1/2.

图4 (a)聚合物球直径与蔗糖浓度的关系曲线，(b)直径与L *值的关系曲线，(c)紫外-可见漫反射光谱，(d) C@ZrSiO4色料的DTA-TG曲线。

4 .结论

以蔗糖为原料，采用水热法合成了聚合物微球。经碳化处理后，将其作为显色剂，制备硅酸锆包裹炭黑色料。结果表明，色料的L*值随着聚合物球尺寸的减小而逐渐减小，可以很好地拟合线性方程。包裹色料表现出良好的热稳定性和化学稳定性。本工作为提高包裹色料的色度值提供了一种有效途径。

致谢

本工作得到国家自然科学基金( 51402135、51362014、51402136 )、江西省杰出青年人才基金( 20171BCB23071 )的大力支持。

附录A .补充资料

补充资料与本文相关的资料，在网络版中，可在https://doi.org/10.1016/j.matlet.2017.12.128.处找到。

参考文献

[1] T. Chen, X.J. Zhang, W.H. Jiang, et al., Synthesis and application of C@ZrSiO4 inclusion ceramic pigment from cotton cellulose as a colorant, J. Eur. Ceram. Soc. 36 (2016) 1811–1820.

[2] Q.B. Chang, X. Wang, Y.Q. Wang, et al., Encapsulated carbon black prepared by sol-gel-spraying: a new black ceramic pigment, J. Eur. Ceram. Soc. 34 (2014) 3151–3157.

[3] F. Zhao, W.D. Li, H.J. Luo, Sol-gel modified method for obtention of gray and pink ceramic pigments in zircon matrix, J. Sol-Gel Sci. Technol. 49 (2009) 247–252.

[4] W.H. Jiang, X.Y. Xu, T. Chen, et al., Preparation and chromatic properties of 4C@ZrSiOinclusion pigment via non-hydrolytic sol-gel method, Dyes Pigm. 114 (2015) 55–59.
