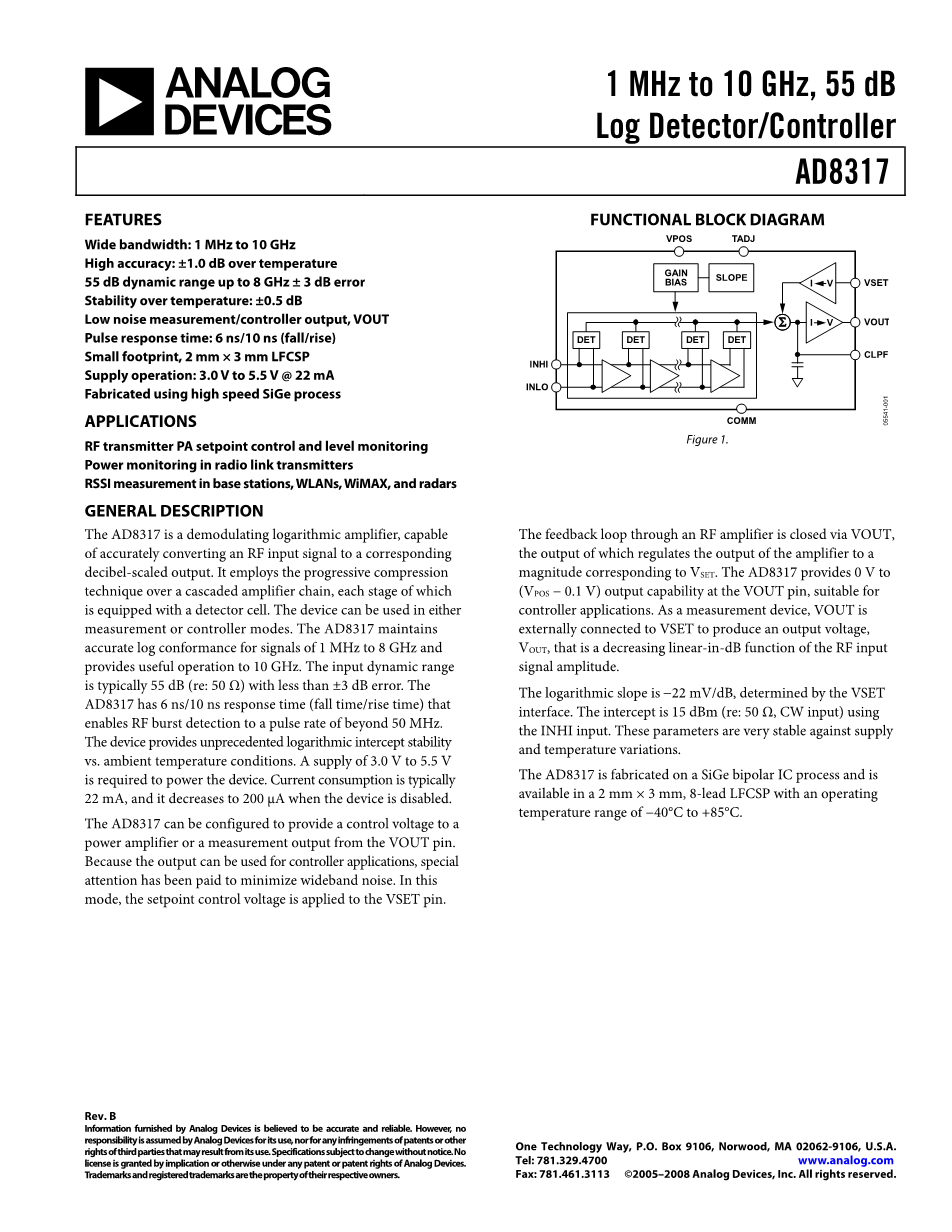

模拟器件 1MHZ~10GHZ 模拟探测器、模拟控制器 AD8317

特性：

宽带宽:1 MHz~10 GHz

高精度:plusmn;1.0 dB /温度

55分贝动态范围误差: 8 GHzplusmn;3 dB

稳定温度:plusmn;0.5 dB

低噪声测量/控制器输出,输出电压

脉冲响应时间:6 ns / 10 ns(下降/上升)

占用空间小,2毫米times;3毫米(引脚架构芯片级封装)

提供电流:3.0 V至5.5 V @ 22mA

使用高速锗硅

应用：

射频发射机PA选点控制和等级监测

无线电发射机的电力监控

基站中的RSSI测量、无线局域网、WiMAX和雷达

一般说明：

器件AD8317是一个解调对数放大器,它能够准确地将一个射频输入信号转换为相应的按比例缩小的分贝输出。它采用先进的级联放大器链压缩技术,其中每个阶段都配备了检测器单元。该设备可用于测量或控制器模块。AD8317对于1 MHz到8 MHz的信号可以保持准确的一致性，且对于10 GHz的信号可以提供有用的操作。输入动态范围通常是55分贝(re:50Omega;)误差：plusmn;3 dB。AD8317的响应时间为 6 ns / 10 (时间/上升下降时间),这使得射频破裂检测的脉冲重复频率超出50 MHz。设备提供了前所未有的环境温度条件下的对数拦截稳定。所需电源供应为3.0 V至5.5 V。当前消耗是22mA, 且当设备被禁用时减少到200mu;A。AD8317可以配置来为功率放大器提供一个控制电压或被配置去测量输出电压引脚的输出电压值。因为输出可用于控制器应用程序,尤其注意宽带噪声已经降到最低。在这种模式下,选点控制被用于VSET引脚。

原理框图

图1

通过一个射频放大器的反馈回路由输出电压来关闭,其输出的电压调节着连接相应级别VSET的放大器的输出。AD8317在输出引脚可以提供0 V至(VPOSminus;0.1 V)的输出电压,这适用于控制器的使用。作为一个测量装置,VOUT引脚外联VSET引脚从而产生一个输出电压, VOUT,,它是关于射频输入信号幅值的一个对数线性递减函数。

其对数斜率为minus;22 mV / dB,由VSET接口决定。截距是15 dBm(re:50Omega;,CW输入)使用INHI输入。这些参数对供应和温度变化非常稳定。

AD8317是在锗硅双极型集成电路工艺中组装的,可在2毫米times;3毫米,8-lead LFCSP的工作温度范围minus;40°C 85°C。

说明书

VPOS = 3 V, CLPF = 1000 pF, TA = 25°C, INHI终端电阻52.3Omega;, 除非另外注明

表1

参数

条件

最小值种类最大值

单位

信号输入接口

指定频率范围

直流共模电压

INHI (引脚 1)

VPOS minus; 0.6

GHZ

测量模式

f = 900MHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

f = 1.9GHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

f = 2.2GHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

f = 3.6GHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

f = 5.8GHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

f = 8.0GHz

输入阻抗

动态范围：plusmn;1 dB

最大输入电平

最低输入电平

斜率

截距

输出电压,高功率

输出电压,低功率

VOUT(Pin5)短接到VSET(Pin4),正弦输入信号

RTADJ = 18 kOmega;

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-40dBm

RTADJ = 8 kOmega;

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-35dBm

RTADJ = 8 kOmega;

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-40dBm

RTADJ = 8 kOmega;

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-40dBm

RTADJ = 500Omega;

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-40dBm

RTADJ = open

TA =25°C

-40°Clt; TAlt; 85°C

误差：plusmn;1 dB

PIN =-10dBm

PIN =-40dBm

1500||0.33

-3

-53

-25 -22 -19.5

12 15 21

0.42 0.58 0.78

1.00 1.27 1.40

950||0.38

-4.00

-54

-25 -22 -19.5

10 14 20

0.35 0.54 0.80

0.75 1.21 1.35

810||0.39

-5

-55

-22

0.53

1.20

300||0.33

-6

-48

-22

0.47

1.16

110||0.05

-4

-54

-22

0.59

1.27

28||0.79

-2

-46

-22

0.70

1.39

Omega;||pF

dBm

mV//dB

dBm

Omega;||pF

dBm

mV//dB

dBm

Omega;||pF

dBm

mV//dB

dBm

Omega;||pF

dBm

mV//dB

dBm

Omega;||pF

dBm

mV//dB

dBm

Omega;||pF

dBm

mV//dB

dBm

输出接口

电压摆幅

输出电流驱动

小信号带宽

输出噪声

下降时间

上升时间

视频带宽

VOUT(Pin 5)

VSET =0V, RFIN=open

VSET =1.7V, RFIN=open

VSET =0V, RFIN=open

RFIN=-10dBm,从CLPF到VOUT

RFIN=2.2GHz,-10dBm,fNOISE = 100kHz,

CLPF =open

输入电平=无信号到-10dBm，90%至10%，CLPF =8pF

输入电平=无信号到-10dBm，90%至10%，CLPF =open , ROUT = 150Omega;

输入电平=-10dBm至无信号，10%至90%，CLPF =8pF

输入电平=-10dBm至无信号，10%至90%，CLPF =open, ROUT = 150Omega;

VPOS minus; 0.1

140

MHz

nV/radic;Hz

MHz

VSET接口

额定输入范围

对数刻度因子

输入电阻

VSET(Pin 4 )

RFIN=0 dBm, 测量模式

RFIN=-50 dBm, 测量模式

RFIN=-20 dBm, 控制器模式,

VSET =1V

0.35

1.40

-45

dB/V

kOmega;

TADJ接口

输入电阻

截止阈值电压

TADJ(Pin 6 )

TADJ=0.9 V, 纯源化: 50 mu;A

TADJ=open

VPOS minus; 0.4

kOmega;

电源接口

电源电压

静态电流

温度

截止电流

VPOS(Pin 7 )

-40°Clt; TAlt; 85°C

TADJ=VPOS

3.0 5.5

18 22 30

200

mu;A/°C

mu;A

1、斜率和截距是在指定的输入
