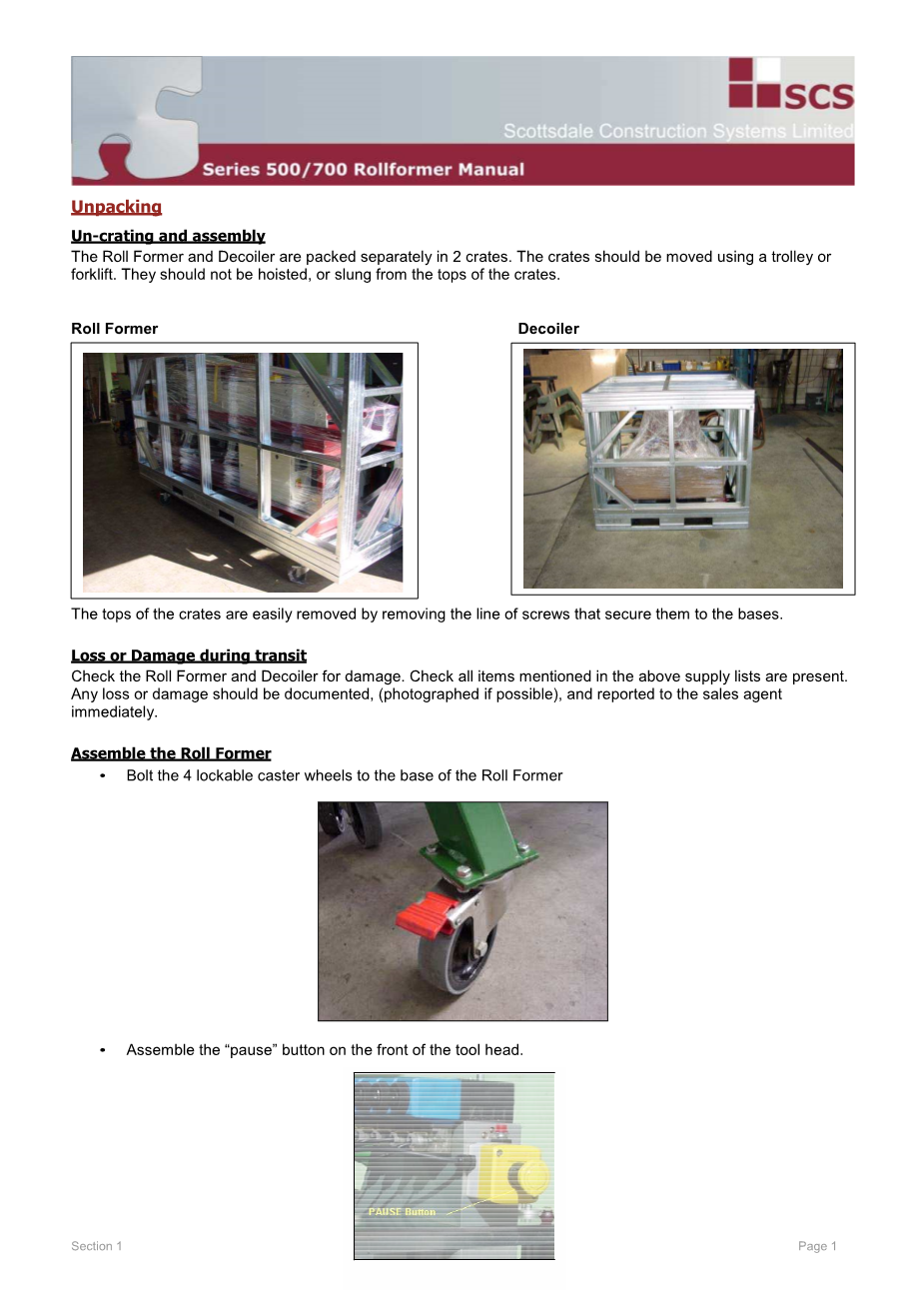

ScotPanel 辊压成型机控制软件
了解ScotPanel RF软件
ScotPanel RF计算机软件指导了辊压成型机的生产制造、使辊压成型机的的动作有序进行。使钢板前进的指令和所有计时的工具功能都是由ScotPanel RF 计算机软件控制。在指令传出后立即动作。
差的兼容性和错误大小的框架是所有计算机软件的通病，一个拥有强大功能的ScotPane RF控制软件将使操作员能够创建、更改和生产具有严格标准的框架。
ScotPanel RF软件的程序窗口
控制按扭
停止/启动按钮
“停止/启动”按钮是用来停止或开始运行去选择的物品或框架。当显示“停止”时, 果点击此按钮它将变为“开始”为下一个命令做准备。如果“开始”功能被按下，软件将会从这一生产序列的开头重新进行生产。
例如 如果你已经选定好了墙体，W01 到W05按序生产，生产到W3时停止了，如果点击“开始”功能，程序将会从墙体W01重新开始生产。
如果“停止/启动”按钮显示“停止”状态，程序将无法被退出。
暂停键
“暂停”键被用于在一个生产序列中将机器暂停。在本动作结束下一动作开始前将机器暂停。
例如 如果你在钢板正在移动时按下暂停键，它将会完成这段移动并且在下一个动作(打孔,切割等)之前停止。当按下暂停键机器将变成“Cont”状态，等待下一指令。当点击软件上的“Cont”键这一序列将会继续生产。程序的暂停也可以用电脑上的空格键和机器控制台上实体暂停按钮实现。
当暂停按钮按下后按钮会一直处于按压状态，通过顺时针旋转按钮,直到它释放后程序才可以继续运行。如果在ScotPanel RF设置窗口中“每框架暂停”选项框被选择后，在生产序列中每一个框架生产完成后程序都将自动暂停。
点击“继续”开始生产下个框架
注意 机器上的“ 暂停按钮”只能用于短时间的暂停，如果需要长期的暂停，应该使用计算机ScotPanel RF程序上的暂停键。如果使用暂停按钮暂停操作，则必须在电脑进行其他操作前取消暂停。
释放暂停按钮这一操作往往被忽视。如果机器没有响应命令，检查暂停键是否释放。当机器暂停并在机器控制台的ScotPanel RF控制器窗口出现字母“D”时
警告 - 暂停按钮不是一个停止按钮。程序只是暂时被暂停，在一个电涌,电脑故障等情况下，程序可能被随时重新启动。当程序处于此模式下时，须清楚哪些是危险区域。
选择按钮
“选择”按钮是来访问一个用于生产的文件的。如果你建立过如前所述的访问，“选择”将默认转到工程文件夹中。
两种类型的文件可以分别在“ScotSteel导出文件 (ENT文件)”或“项目过程文件 (TXT文件)”中访问。文件访问的类型必须在对话框中指定。
注意 任何更改ScotPanel RF软件设置(校准除外)的操作必须在选择生产尺寸规格之前。
选择你想制造的文件并单击“打开”
将会出现一个文件中包含的框架列表的对话框
框架将根据你在ScotSteel中使用的的编号系统进行编号。选择按钮和对话框允许您按你的需求生产框架。您可以选择单独的一个框架或选择一组框架通过按住鼠标左键并拖动光标选择所需的组织。
如果你现在点击向右方向的箭头则你的选择将会被用于生产
当需要选择多种不同结构的框架生产时，按住Ctrl键可以进行个人选择。你也可以选择或取消所有的墙体在当前文件中，通过使用“ALL”的方向箭头。
那些被选错的单独的框架结构可以通过选择它们（单独的）并点击移除箭头将他们从生产列表中移除。
“第一框架开始项”对话框允许您开始生产一个框架在一个特定的项目编号。在下面的例子中框架C01已经被选择在项目NO.6开始生产。这个功能是用来在更换钢卷后再次开始生产等。
可以选择有着已经计划好的一组框架在一个特定的项目编号开始运行。在上面的例子中9个框架被选择。第一个框架C01将会在项目6开始，但剩下的选择中他们的将从第一项开始生产。
注意 当ScotPanel RF程序退出时“第一结构开始项目”将会默认回1。如果当你当前选择生产完成后要进一步继续生产，则必须将设置返回到1，否则接下来生产的第一个框架将会以设定的数字编号。
框架的多个副本可以通过两种方法复制
- 如果选择单独框架进行生产方法如前所解释道。
如果第二次点击箭头方向,选定的组将再次被添加到生产列表。如下所示
这个过程可能会重复生产所需数量的副本。用这种方法生产的框架将按列表进行生产。(这组框架将会重复)。
(2)一组框架的选择如前所解释道。
然后将复制副本的数量填入“副本”框。
用这种方法产生的框架和他们的副本将按照清单进行生产。(C01然后复制等)。
注意 当ScotPanel RF程序退出时，“复制”框的数值将默认为1。如果当前选择的框架生产完毕后要继续进行框架的生产，则你必须返回设置回1,否则所有未来的选择将有多个副本。
当需要的结构选好后点击OK按钮,选择好的结构将会被送去生产。
手册指南
“手动”按钮允许您选择和指导辊压成型机执行某些功能。
当每次单击相应的按钮时打孔,切割,压平,服务，冲模等操作将会被执行一次。(冲模操作只能在500系列机器中可用)。
当选择“长度”时会出现一个允许您调节钢架的生产长度的对话框。
单击OK按钮，辊压成型机将会按照输入进来的长度进行生产。但在模拟模式下不能使用。
当选择“负载”选项将会出现一个允许您选择机器将运行方向(加载速度)的对话框。加载方向可能会在改变方向之间不停地改变。
笔记本电脑上的空格键和软件工具栏里的暂停按钮在这种模式下时将停止机器。退出模式时必须选择“取消。
警告 这种模式被用于加载钢时使用。停止命令在辊压成型机上可以使用。使用这种方式操作时请先确保清除所有危险区域。
框架
您可以使用此功能在ScotPanel RF软件中设计和修改框架。
见第四章。
“在ScotPanel RF软件中创建框架”
项目
您可以使用此功能设计和制造的独特的项目在ScotPanel RF软件中。
见“创建特殊的组件”。
包容
这项功能允许生产一个框架内的不同组件。它使得在两个不同的机器上产生一个框架变得可能。一个生产更厚的强度更高的材料另一台机器生产更薄的更经济的产品。
选择您希望生成的组件,同时按住Ctrl”键。“选择项”框必须点击选择，这样才能激活“包括项”功能。
设置
这包含ScotPanel RF软件的设置选项。只有在一个文件被加载到ScotPanel RF软件中进行生产前才能进行设置。如果必须更改加载完成的正在进行生产文件的设置，ScotPanel RF软件必须退出并重新进入。
显示为黑色的设置选项是可以更改的，只需在数量框中输入一个新值,但红色所示的设置必须通过密码访问(Scottsdale),以防止意外更改。
密码
点击“设置”按钮更改密码设置
然后在对话框中输入“Scottsdale”
单击OK,现在红色的设置可以改变。
注意 设置更改后需要“保存”这一更该，退出ScotPanel RF 软件并且重新打开ScotPanel RF 去让改变生效。
设置名称
这是参数设置框选项文件的名称。许多不同的参数设置文件可以存储在同一个ScotPanel RF 项目中,适合不同ScotPanel RF 辊压成型机。RF400和RF500系列辊压成型机的文件可以存储在同一个ScotPanel RF 软件中。文件名称的选择是提前设置好的,但如果必要的话这些可以删除。
一旦为特定的机器建立了参数和工具设置，输入你所选择的文件名，在“设置名”对话框中来区分文件的设置。您所设置的名称必须是一个有效的windows文件名称。它可以包含下划线和空格,但不能包含逗号或句号。
现在点击“保存”,将出现一个存在ScotPanel RF 文件的对话框，并且需要确认要添加的文件的名称。
点击“保存”,你的文件将被添加到文件列表,以供将来使用。
所有的文件将用大写字母名称保存。文件可以从文件列表中通过鼠标并单击“删除”图标删除。不要删除你的当前活动文件。
GC3
GC3复选框必须检查接收在“ScotSteel 3中创建的“Ent.” 文件。在老版本的“ScotSteel 2”中创建的“Ent.” 文件格式将不会被兼容。
ScotPanel RF框架
ScotPanel RF
所有正常的辊轧成形操作中“ScotPanel RF框架”必须选择。
“桁架RF”是一个专门的软件选项，使用SCS桁架辊压成型机进行桁架的生产制造。
驱动
各种辊压成型机模型都配有不同的Baldor驱动控制器。所有适合Baldor的特定模型驱动的辊压成型机都必须选择这里。
选择Baldor驱动模式,点击菜单箭头。
将显示一个各种Baldor模型的菜单选项。
为你的辊压成型机选择适当的驱动。
Baldor的驱动系统适应一个特定的辊压成型机，由Baldor的控制器识别并控制
Mint
Mint ll
仿真和快速模式
选择“仿真”对话框将指示ScotPanel RF软件在“仿真”模式下运行。仿真将默认为正常生产速度。
如果选中“快速”复选框,仿真模拟将在快速模式下进行。如果“快速模式”被选中“Sim Cut”文件将不会创建。
通过将鼠标在“Scottsdale”标志框并点击左(缓慢)或右(快速)鼠标按钮，仿真模式的速度还可以加速或减速。
如果当文件被保存时，“仿真模式”选项框是勾选的状态，则在设置被更改前，所保存的文件将一直是默认仿真模式。如果ScotPanel RF 软件处在“仿真”模式时，指令将不能被传递到辊压成型机上。如果文件储存时“仿真”未被勾选。ScotPanel RF 软件将尝试与智能卡阅读器和辊压成型机建立联系接触。如果与智能卡阅读器或辊压成型机的联系没有成功ScotPanel RF 程序将默认为“仿真”模式。
框架暂停
如果“框架暂停”选项被勾选。当一批框架中每个框架完成后，辊压成型机都将暂停生产。
