高强度造船钢材的混合激光电弧焊 :设备和技术

摘要

混合激光电弧焊(HLAW)允许使焊接接头一次达到35mm的厚度,提供高质量的接头的形成,最小的热变形,与电弧焊相比,生产率提高10倍。 此外,对HLAW进行更换电弧焊可以节省填充材料,保护气体和消耗电力4倍以上。 因此,HLAW实际上是基础工程分支技术,特别是对造船业来说。激光与焊接技术研究所(ILWT)开发了激光和混合激光电弧焊接技术,用于不同类型的钢和合金,包括高强度造船钢。并且ILWT为HLAW流程实现生产了门户和机器人系统。在文章中描述了用于在造船中制造扁平曲线部分使用的尺寸为6times;6m的面板的混合激光 - 电弧焊接的门架系统。在发表的文章中还介绍了混合激光 - 电弧焊参数对焊接接头形成和力学性能影响的实验研究结果。 实验部分是使用门户系统制作的。

关键词:混合 激光焊接,焊接门架系统,平面和曲线截面板,高强度造船钢

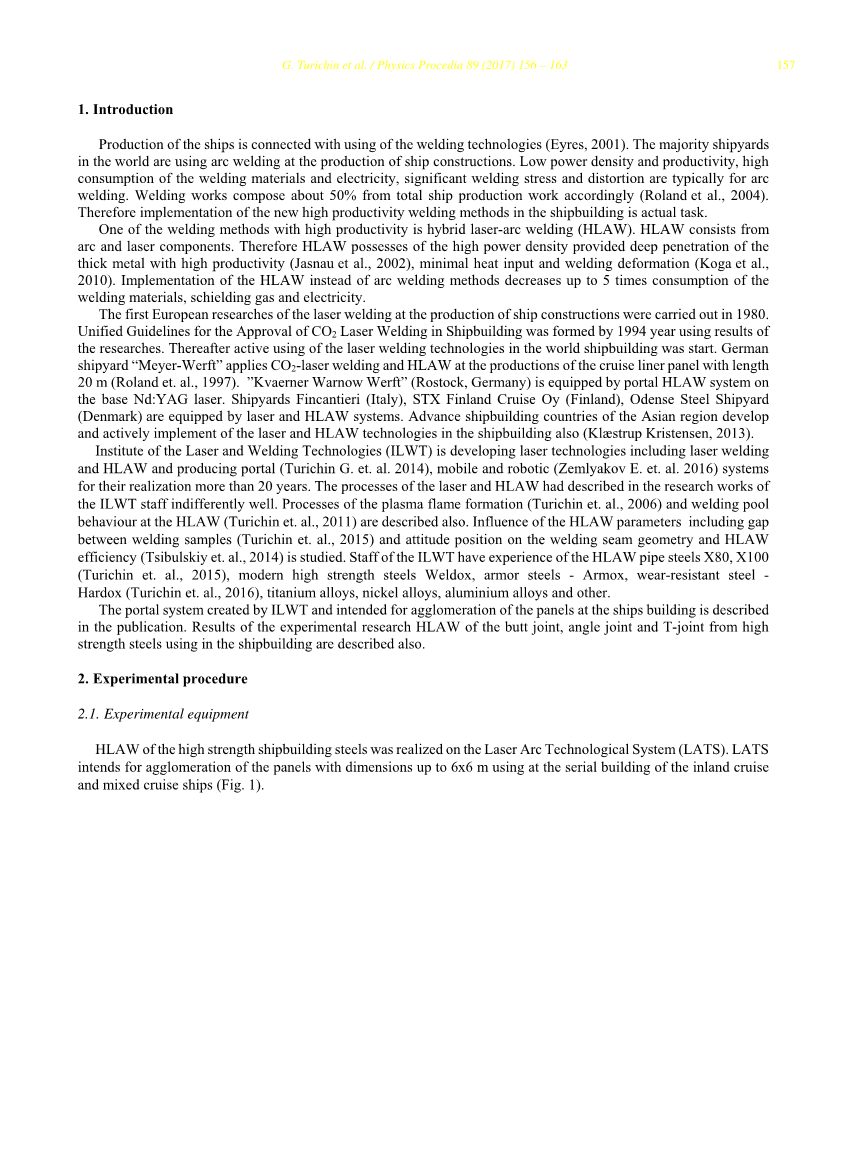

  1. 介绍

船舶的生产与焊接技术的使用有关,世界上大多数造船厂都在船舶建造的生产中使用电弧焊。 低功率密度和生产率,焊接材料和电力的高消耗,显着的焊接应力和变形对于电弧焊接很普遍。从而焊接工作占总船舶生产工作的约50%。 因此,在造船中实施新的高生产率焊接方法是实际的任务。

其中一种高生产率的焊接方法是混合激光电弧焊(HLAW)。HLAW由电弧和激光组件组成。 因此,HLAW拥有有高功率密度,能以高生产率深度穿透厚金属伴随最小的热输入和焊接变形。代替电弧焊接方法的HLAW的实施降低可达5倍焊接材料,保护气体和电力的消耗。

欧洲第一个关于船舶结构生产中激光焊接的研究是在1980年进行的。在造船业同意使用CO2激光焊接的统一指南是1994年使用研究结果形成的。 此后开始在世界造船业中积极使用激光焊接技术。 德国造船厂“Meyer-Wwerft”在长度为20米的邮轮板生产中采用CO2激光焊接和HLAW。“ Kvaemer Wamow Werft ”(德国罗斯托克)配备以 Nd:YAG 激光器 为基础的门户HLAW系统 。Shipyards Fincantieri (意大利),STX Finland Cruise Oy(芬兰),Odense Steel Shipyard(丹麦)配备激光和HLAW系统。 亚洲地区的先进造船国家也在造船业中开发并积极实施激光和HLAW技术。

激光与焊接技术研究所(ILWT)正在开发激光技术超过20年,包括激光焊接和HLAW以及生产门户,可移动化的并且自动化的系统,对于它们的实现要超过20年。激光和HLAW的加工已经在ILWT工作人员的研究工作中描述得非常好了。还描述了等离子体火焰形成的过程和HLAW的熔接焊池方式。研究了包括焊接样品之间的间隙和形状位置对焊缝几何形状和HLAW效率的对HLAW参数的影响。ILWT的工作人员具有HLAW钢管 X80,X100,现代高强度钢 Weldox ,铠装钢 - Armox ,耐磨钢 - Hardox,钛合金,镍合金, 铝合金 等的经验。

该出版物描述了ILWT创建的门户系统和为了造船的板材的凝聚。还描述了在造船中使用的高强度钢的对接接头,角接头和T形接头的HLAW的实验研究结果。

2. 试验程序

2.1 实验设备

高强度造船钢的HLAW在激光弧技术系统(LATS)上实现。LATS打算在内陆巡航和混合巡航游轮的系列建筑中使用尺寸达6x6 m的凝聚面板(图1)。

图1 。 激光弧技术系统(LATS)

LATS是镱光纤激光LS-16(1)的基础上产生 最大输出功率16kW和冷却装置Riedel PC400(2).焊接逆变器EWM Taurus 551 Synergic S FDW(10)和喂料装置Taurus Synergic S Drive 4L(11)包含在LATS中。 激光电弧模块(4)提供激光和电弧能量在焊接区域的传递,由激光头HighYAG Bimo (3)和很难固定在滑架(5)上并沿着门架的顶部横梁(6)移动,速度可达10米/分钟的电弧割炬(13)组成(图2)。

图二.LATC方案

定位和移动系统由进料台(7),输送台(8)和固定设备(9)组成。焊接和 保护气体通过气体制备和分配系统(12)在激光头和焊接区域进料。 具有焊接接头监控系统(14),CCTV摄像机(15)和控制台(16)的自动控制系统控制系统的所有部件。 用于光学系统激光头安全的空气供给由压缩机站Genesis实现(17)。 通风系统 Nederman L-PAK 250(18)将焊接气溶胶从焊接区移开。

2.2焊接材料

高强度钢RS E36 的 对接接头的HLAW(表1和表2)以平缓的态势实现了200x70毫米的尺寸和7毫米,14毫米,20毫米和45毫米的厚度。 样品的焊接边缘,面和根部用角磨机的机器在距离接头10mm的宽度上进行清洁。 通过丙酮除去脂肪。 焊接样品在焊接边缘的起点和终点处被固定。 焊丝Sv-08G2S直径1.6毫米,粉末焊丝使用直径1.2毫米的动力桥60M(Pb 60M)(表1和表2)。 通过屏蔽由 Ar 和CO2 组成的比例为 80%-20% ,气体速率为25l / min的混合物 ,可以防止加热到高温的焊接池和金属与大气气体反应 。

表1-基础材料和焊丝的化学成分

C

Si

Mn

P

S

Al

Cr

Ni

Cu

V Nb

Fe

RS E36

0.18

0.15

0.5

0.9

1.6

0.02

0.015

0.02

0.06

0.3

0.4

0.35

0.05

0.10

0.02

0.05

Bal.

Pb 60M

0.04

0.08

0.4

0.8

1.3

1.6

0.015

0.015

-

0.4

0.6

0.25

-

Bal.

Sv-08G2S

0.07

0.095

1.8

2.1

0.03

0.025

-

0.2

-

Bal.

表2-基础材料和焊丝的机械性能

Mechanical properties

RS E36

Pb 60M

Sv-08G2S

Ultimate tensile strength, MPa

490-620

590-700

gt;560

Yield strength, MPa

355

gt;470

gt;430

Elongation, %

21

gt;21

28

Impact energy, J

gt;24 (T= -40 °C)

gt;50 (T= -40 °C);

55(T=-29 0C)

14mm厚的对接接头用电弧引导位置并且与热源之间的距离为3mm焊接两次。 在激光束前导位置处焊接厚度为20mm厚的对接接头在与热源之间的距离为17mm的地方用激光束引导位置进行焊接。 厚度7mm,45mm的对接接头,角接头和T型接头 用电弧引导位置并且与热源之间的距离为3mm进行焊接。

    1. . 检查方法

所有焊缝均在视觉上照着RD 5.121-85和OST 5R.1093检查。 强度样品(GOST 6996),弯曲样品(侧面(L),表面(F)和底面(R)),简支梁测试样品(GOST 6996),中间焊缝金属(WM),熔合区和距离熔合区2mm的部分是由焊缝制成的。用于内部缺陷检查和显微硬度测试的宏观横截面是由对接接头(7 mm,14 mm,20 mm)和T型接头组成的。

2.4.检测设备

宏观横截面是由Buhler系统制作的 。 使用光学显微镜(Carl Zeiss)和宏观横截面进行内部缺陷的检查 。 显微硬度依照DIN EN ISO 14577由 Micromet 5103 在 最大负载质量500克下测量。强度测试和弯曲测试根据 DIN EN ISO 6892-1 在最大负载5H吨的情况下使用机器Z050(Zwick/Roell)创建。简支梁测试 是用最大冲击能量为450 J的冲击摆式试验机RKP-450(Zwick / Roell)进行 的。

3.实验结果

3.1. 焊缝外观

. 对接接头,角接头和T形接头由HLAW焊接。焊缝的外观已经在图三中展示出来了

d e f

图3. 焊缝的外观

a –对接对头,厚度7mm,P L = 7kW, V w = 25mm / sec,U = 23.8V,I = 344A,Al = 3mm;
b - 对接对头,厚度14 mm:第一次通过-P L = 14 kW , U = 23.4 V , I = 320 A,Al = 3 mm; 第二次通过 - U = 23.0 V , I = 240 A;
c - 对接接头,厚度20mm,P L = 15kW, V w = 12mm / sec,U = 24V,I = 352A,Al = 17mm;
d - T型接头,样品厚度7 mm和14 mm,P L = 5 kW, V w = 36.7 mm / sec,U = 23.8 V,I = 344 A,Al = 3 mm;
e - T型接头,样品厚度14 mm,P L = 7.5 kW, V w = 25 mm / sec,U = 23.7V , I = 344A , A1 = 3 mm;
f - 角接头,样品厚度14 mm,P L = 14.5 kW, V w = 25 mm / sec,U = 24.1 V,I = 332 A,Al = 3 mm.

在视觉检测中没有发现外部缺陷。焊缝的宏观横截面已经在图4中展示出来了。

图4.焊缝的宏观横截面

a – 对接接头 ,厚度7毫米; b - 对接接头,厚度14 mm; c - 对接 ,厚度20毫米; d-边缘接头,厚度45毫米(深度穿透
35毫米); e - T型接头,样品厚度7 mm和14 mm; f - T型接头,样品厚度14 mm; g - 角接头,样品厚度14 mm

在宏观横截面的光学检查中没有检测到内部缺陷 。 来自内部的重力驱使的流动熔化金属是厚度为14mm和20mm的焊接样品的HLAW的主要问题。 该问题可以 通过使用陶瓷支撑和磁通背衬解决。 另外,问题可以通过增加激光光斑和电弧之间的距离(图4c)和使用边缘准备的两次焊接(HLAW通过和电弧焊接通过)来确定(图4b)。

3.2
