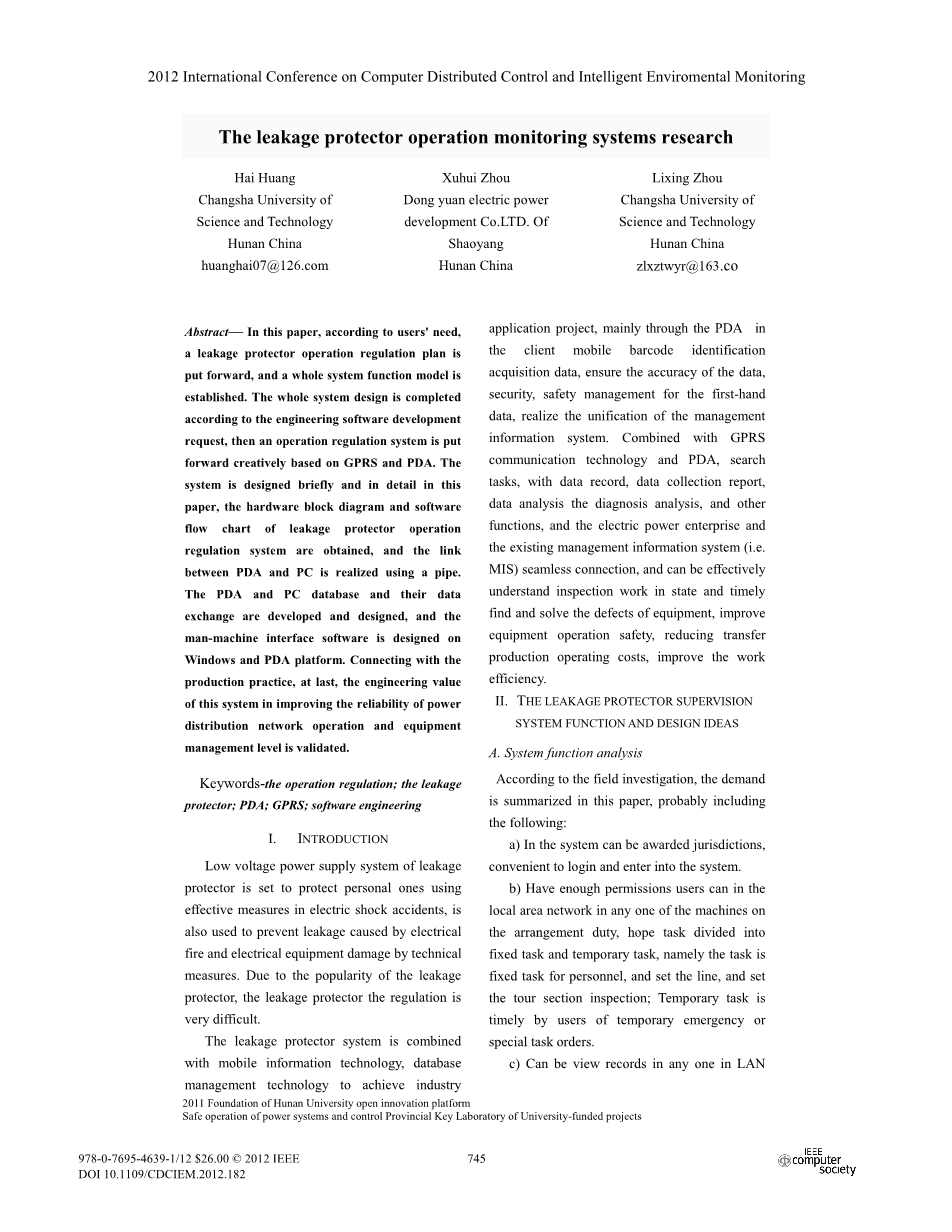

2012年计算机分布式控制与智能环境监测国际会议
漏电保护器运行监控系统研究
|
Hai Huang |
Xuhui Zhou |
Lixing Zhou |
|
Changsha University of |
Dong yuan electric power |
Changsha University of |
|
Science and Technology |
development Co.LTD. Of |
Science and Technology |
|
Hunan China |
Shaoyang |
Hunan China |
|
huanghai07@126.com |
Hunan China |
zlxztwyr@163.co |
摘要：本文根据用户的需要，提出了泄漏保护器运行调节计划，建立了整个系统功能模型。 整个系统设计根据工程软件开发要求完成，然后基于GPRS和PDA创造性地提出操作调节系统。 本文简要详细设计了系统，本文详细介绍了泄漏保护器运行调节系统的硬件框图和软件流程图，利用管道实现PDA与PC之间的链路。在PDA和PC数据库和数据交换的开发和设计，以及人机界面软件被设计在Windows和PDA平台。与生产实践连接，最后，该系统在提高配电网运行和设备管理水平的可靠性工程应用价值进行了验证。
关键词：操作规程 漏电保护器 PDA GPRS 软件工程
1 引言
漏电保护器的低压电源系统设置为保护个人在电击事故中采取有效措施，也用于防止电气火灾和电气设备损坏的技术措施造成的泄漏。由于漏电保护器的普及，漏电保护器的调节非常困难。
漏电保护器系统结合移动信息技术，数据库管理技术实现行业应用项目，主要通过PDA在客户端进行移动条码识别采集数据，确保数据的准确性，安全性，安全管理的一手数据 实现管理信息系统的统一。 结合GPRS通信技术和PDA，搜索任务，具有数据记录，数据采集报告，数据分析诊断分析等功能，以及电力企业和现有管理信息系统（即MIS）无缝连接，可以 有效了解国家检验工作，及时发现和解决设备缺陷，提高设备运行安全，降低转移生产经营成本，提高工作效率。
2 漏电保护者监督系统功能与设计理念
2.1 系统功能分析
根据实地调查，本文总结了需求，可能包括以下内容：
（1）在系统中可以授予管辖权，方便登录并进入系统。
（2）拥有足够的权限，用户可以在任何一台机器上的局域网中安排任务，希望任务分为固定任务和临时任务，即任务是人员的固定任务，并设置行 巡视部门检查; 临时任务由用户及时处理临时紧急情况或特殊任务。
（3）可以在LAN机器中查看记录，并可以分类记录检查咨询和打印。
（4）查询的缺陷可以记录消除处理和较低的删除任务，并总结打印。
（5）将记录转移到查询已建立良好的MIS系统，方便统一管理。
（6）根据线路巡逻，记录的返回可以判断是否有线人员到位。
总结后，上述要求可分为以下几个部分。

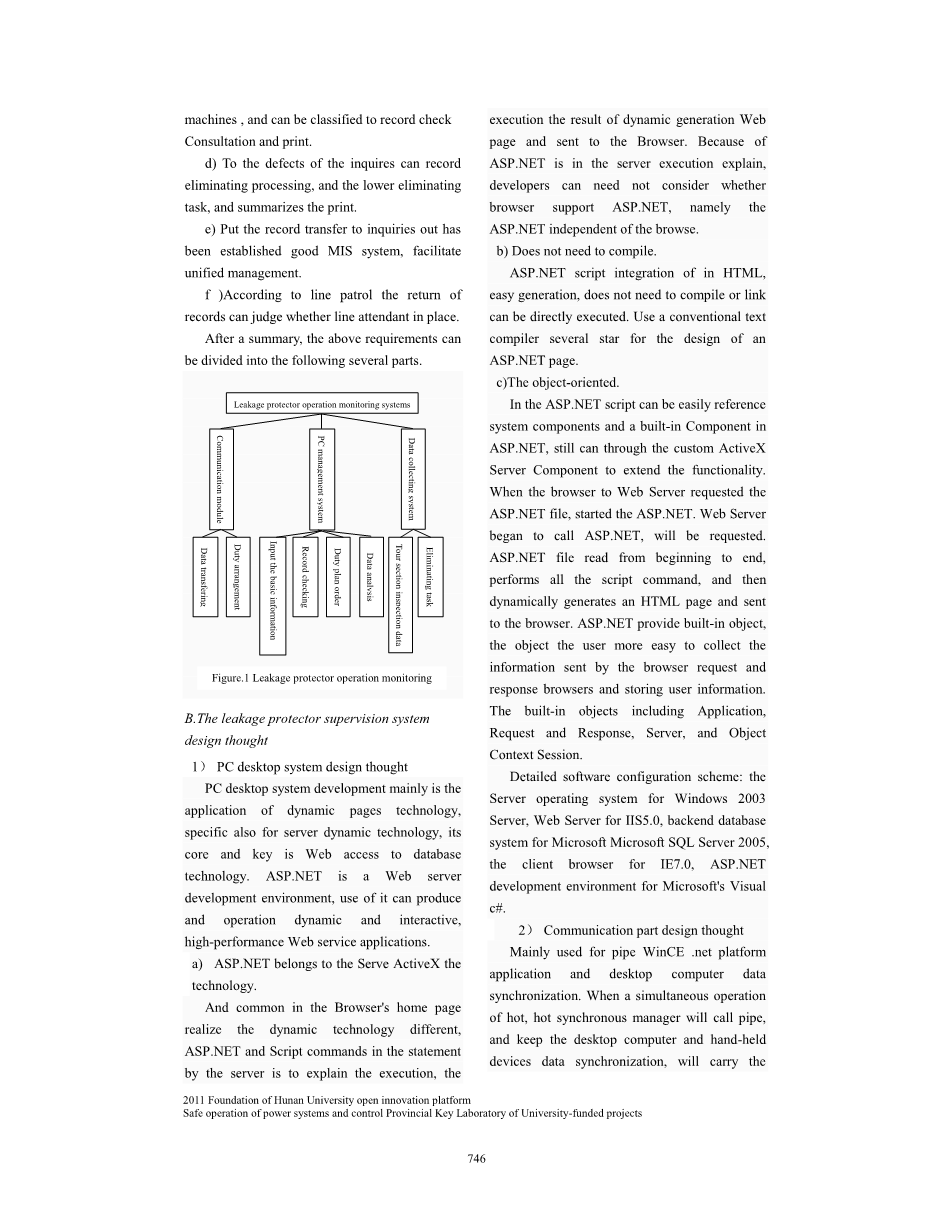

图1 泄漏保护器运行监控
2.2 漏电保护器监控系统设计思想
2.2.1 PC桌面系统设计思想
PC桌面系统开发主要是应用动态页面技术，具体也针对服务器动态技术，其核心和关键是Web访问数据库技术。 ASP.NET是一个Web服务器开发环境，使用它可以生成和运行动态和交互式，高性能的Web服务应用程序。
- ASP.NET属于服务ActiveX的技术
而常见的浏览器的主页实现了动态技术的不同，ASP.NET和Script命令在服务器的语句中是为了解释执行，执行动态生成Web页面的结果并发送到浏览器。 由于ASP.NET是在服务器执行解释，开发人员无需考虑浏览器是否支持ASP.NET，即ASP.NET独立浏览。
（2）不需要编译
ASP.NET脚本集成在HTML中，容易生成，不需要编译或链接就可以直接执行。 使用一个常规的文本编辑器几个星的设计ASP.NET页面。
- 面向对象
在ASP.NET脚本中可以轻松引用系统组件和ASP.NET中的内置组件，仍然可以通过自定义的ActiveX Server组件来扩展功能。当Web服务器的浏览器请求ASP.NET文件时，启动ASP.NET。 Web服务器开始调用ASP.NET，将被请求。从头到尾读取ASP.NET文件，执行所有脚本命令，然后动态生成一个HTML页面并发送到浏览器。 ASP.NET提供内置对象，该对象使用户更容易收集由浏览器发出的信息请求和响应浏览器并存储用户信息。包括应用程序，请求和响应，服务器和对象上下文会话的内置对象。详细的软件配置方案：Windows 2003 Server的服务器操作系统，IIS5.0的Web服务器，用于Microsoft Microsoft SQL Server 2005的后端数据库系统，IE7.0的客户端浏览器，Microsoft Visual C＃的ASP.NET开发环境。
2.2.2通信部件设计思想主要用于管道WinCE .net平台
应用程序和台式机数据同步。 当同时运行热，热同步管理器将调用管道，并保持桌面计算机和手持设备的数据同步，将设备数据备份到桌面计算机，或从桌面计算机下载信息到手持设备。 其工作原理如下图所示。
图2 管道原理图
一个标准的Windows管道是一个DLLS），它提供了热同步管理器调用入口功能。在给定的热同步操作中，以下可能部分或全部部分相关：
（1）同步管理器（Hot Sync Manager）：此程序控制热同步过程。热同步管理器在桌面计算机的背景下运行，监视特定的通信端口。响应PDA的手持设备从请求。
（2）管道，管道是一个插件模块，它处理手持设备的桌面计算机程序和数据源的应用程序，根据交换号码的问题。
（3）注意Dll（通知程序Dll）：如果管道和桌面应用程序同时修改数据，则在同步过程中必须通知桌面应用程序不要进行数据操作，因此可以防止数据泄露或生成副本记录。在热同步管理器中调用流水线在传输之前执行数据，管理器对于某些专用管道将会通知Dll。注意Dll反过来信息到桌面应用程序应用程序可以将格式转换到相应的桌面程序。
（4）PDA应用程序：一般PDA应用程序作为快速的数据收集工具，为桌面应用程序提供了一些有用的数据。它也可以用作便携式阅读器，随时从桌面检查数据下载， 将使其支持热同步处理，您不需要为其添加任何其他代码。
（5）桌面应用：给定管道设计中固有的移动性，实际上任何桌面应用程序和PDA手持设备共享数据。 桌面应用程序还可以创建数据，然后发送到手持设备，处理从掌上电脑获得的数据设备或手持设备，并共享数据。
（6）同步管理器API：这组API台式计算机和手持设备使用管道通信的功能。 无论手持设备如何和台式机连接。 这组API可以直接读写手持设备的数据。
2.2.3 PDA掌上电脑数据采集系统设计思想
前面部分的一般数据收集三部分：便携式设备，操作系统和收集程序。因为PDA PDA本身有限的资源，所以当设计时应尽量在屏幕的有限空间中考虑，尽可能简单的表达出整个系统的功能，让用户操作。
（1）数据输入功能首先要分析可能的数据结构，尽可能简单的将数据结构简单化，一方面避免部分嵌入式操作系统不支持复杂的数据结构，另一方面可以提高系统性能。
（2）巡视任务监督功能由于在实际运行的过程中，有意或无意的出现了检查员的错误，以加强对检查员的监督，同时为了减少错误检查。
（3）巡检点恢复功能因为在实际操作过程中偶尔会发生系统崩溃意外，如果在列表和数据的状态之前没有恢复，则检查成员将被浪费。 因此，为了避免这种情况的发生，收集程序应该跟踪记录每个旅游点的数据，并会有永久存储。
3 漏电保护器的应用和实现
漏电保护器监控系统为东源电力开发有限公司。 综合计划资源管理系统之一，由长沙科技大学实施。 在本系统中，本文实现了系统设计。 基于GSM网络的系统，提供了应用系统的C / S三层结构，使用SQL作为数据库服务器。 系统产品通过资产管理平台开发，开发具体语言是使用c＃。 在实现控制逻辑是通过使用PLSQL存储过程编写的，并结合权限分配的限制来实现SQL访问对客户的有效控制。
图3 PDA的运行过程
图4 漏电保护器运行监控系统框架
电力管理局通过漏电保护器监督系统解决方案，实现了以下基本目标：
（1）电力局将漏电保护器日常运行维护（故障和缺陷处理等）进行电脑化，采用先进的信息技术支持泄漏保护器的维护，运行，维护和维修工作进一步规范化。加强电力管理技术管理，提高设备可用性，保证居民生活质量安全生产，增加经济效益。
（2）根据周期，事件和状态参数，如预防性维护措施，改善了保护者的维护前景和规划的泄漏，企业员工特别是生产人员从大量“消防模式”中解放出来。
（3）通过东分公司的漏电保护器监督系统运行，维护，文件管理部门进行电力。运行维护为主体统一协调，更好地实现事件发生前后的计划，报告和分析控制功能，具有更好的实现积累经验和知识共享的信息。
4 结语
该系统作为集约监督的典型电气设备，实行严格的监控系统工作流程的漏电保护器，并对网络设备维护状态，控制标准维护过程，提高工作效率，降低维护成本，使企业从 根据科学调度监督传统检查过渡。 这里介绍的漏电保护器系统包含设备维护管理思想和设计管理过程，并在一定程度上反映了供电企业对设备管理的实际需求进行控制，实用，并为相关软件系统开发提供参考。
5 参考文献
[1]WangXiaoMei, WangXianMin. Leakage protection t echnology [J]. Electric technology, 2011, (8)
[2]WuXingTing. The leakage protector in the applicati on of low voltage power supply line [J]. Electric e ra, 2011, (7)
[3]WangChunSen. The software system designer tutori al May 2001, tsinghua university press
[4]Rogers S pressman.Software Engineering:A Practitio nerrsquo;s Approch[M],1999
[5]LiuHongFeng, ChenJiangBo.The ASP.NET3.0 netwo rk development technology landed. April 2001 peo ple#39;s posts and telecommunications publishing hous e
[6]LiuJun, ZhangJingAn, ZhaoHuiQin, FuWenBo.The database application system development techn ology. March of 2003 machinery industry press
[7]LiuLiangLiang LiuHuiPing.The database and networ k development. January 2009, publishing house of electronics industry
[8]Lvor Horton YangHao. Beginning C in Novice to Professiona, 4 th Edition. April 1 2008 tsinghua un iversity press
[9]TanDuiMao, HeGuiMing. The inspection system mo del of research and technology scheme . computer application system May 2003. You were supposed to 30
[10]Bellam3,R. Swam, C. Kellogg, W.A. Designing an
E-grocery application for a palm Computer:usabilit y
