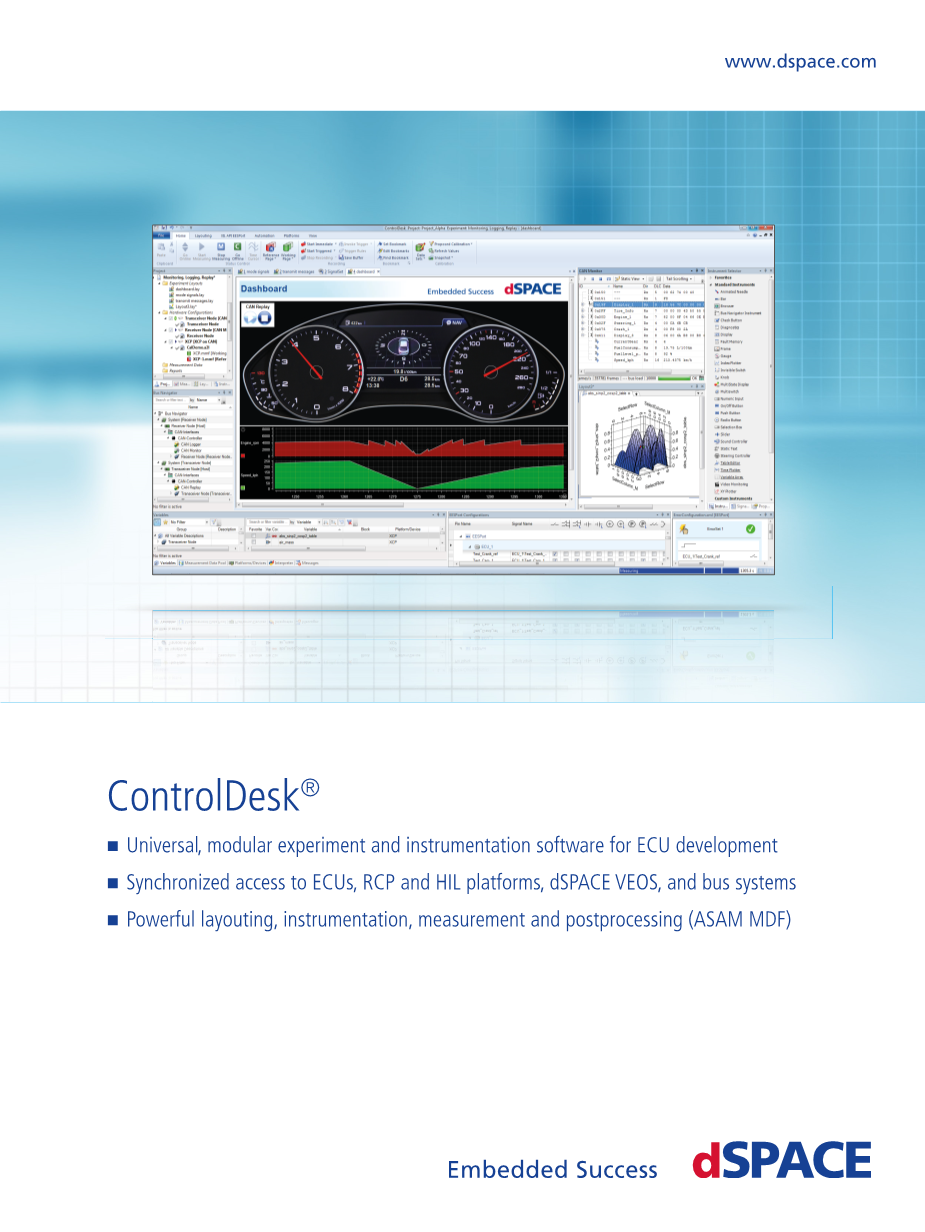

www.dspace.com
ControlDeskreg;
用于ECU开发的通用模块化实验和仪器软件
同步访问ECU、RCP和HIL平台、dspace VEO和总线系统
强大的布局、仪表、测量和后处理(ASAM MD)

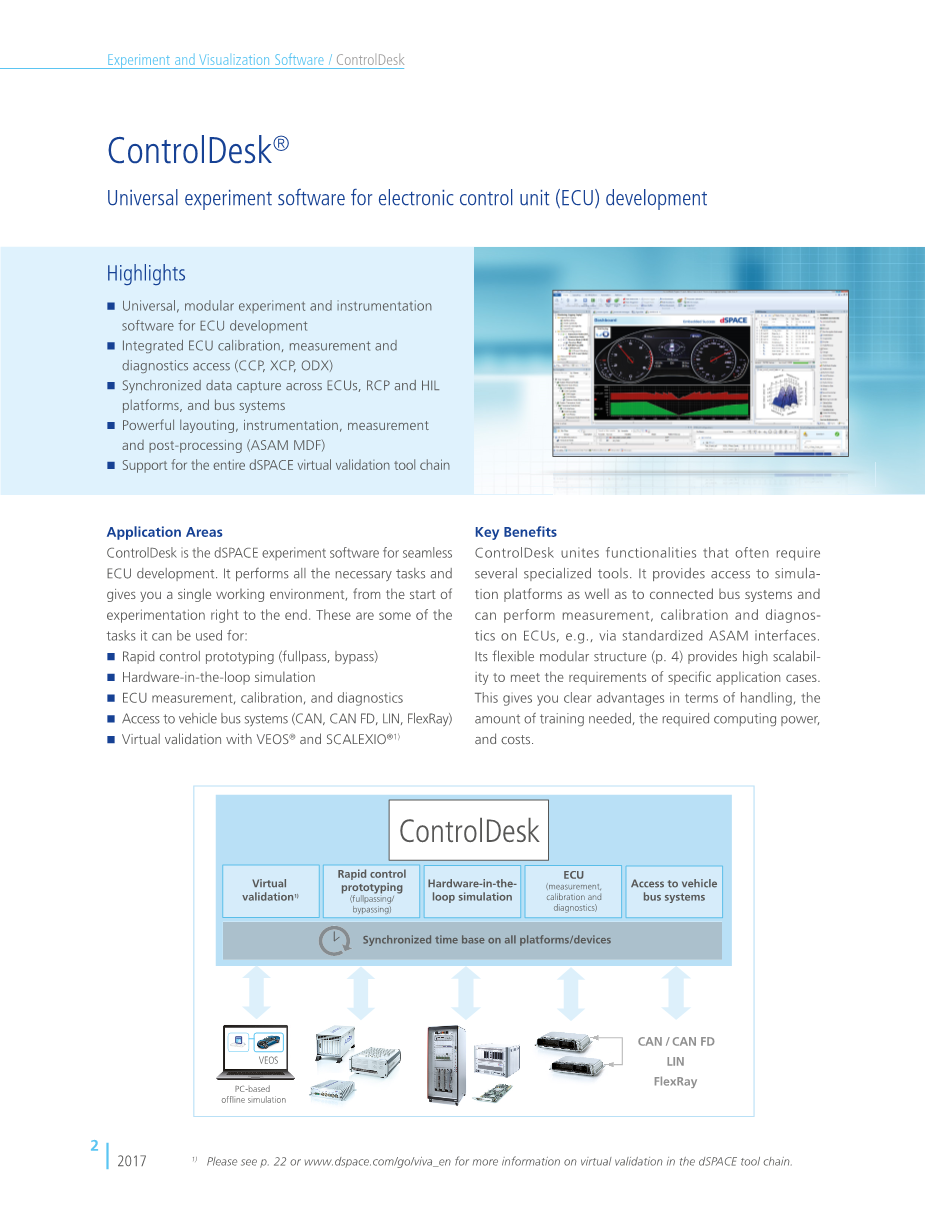

ControlDeskreg;
电子控制单元通用实验软件的研制
亮点：
*用于ECU开发的通用模块化实验
和仪器软件
*集成ECU校准、测量和诊断访问
(CCP、XCP、ODX)
*跨ECU、RCP和HIL平台以及总线
系统的同步数据捕获
*强大的布局、仪器、测量和后处理
(ASAM MDF)
*对整个dSpace虚拟验证工具链的支持
适用范围:
ControlDesk是用于无缝ECU开发的dSPACE实验软件。它执行所有必要的任务，从实验开始就给您一个单一的工作环境。 一直到最后。以下是它可以用于的一些任务：
*快速控制原型(全通，旁路)
*硬件在环仿真
*ECU测量、校准和诊断
*访问车辆总线系统（CAN、CANFD、LIN、FlexRay）
*使用VEO和SCALEXIO 1进行虚拟验证
关键利益:
ControlDesk将经常需要几个专用工具的功能统一起来。它提供了对仿真平台和连接总线系统的访问，并可以执行测量和校准。 ECU的离子和诊断，例如通过标准化的ASAM接口。其灵活的模结构(p.4)提供了较高的可扩展性，以满足具体应用案例的要求。这在处理、所需培训的数量、所需的计算能力和成本方面提供了明显的优势。
新点：产品名称重命名及对通用包装的更改
随着dspace发布的2016-B和ControlDesk6.0的64位支持，以前的名字后缀“下一代”不再使用。与此相一致，将应用范围广泛的更改。 对软件各个平台模块的封装及其自动化支持。所有平台模块和mcd-3自动化功能(在2016-A版之前作为单独的外接程序模块提供)现已包含在标准包ControlDesk(前B版)中。 ASIC版本)，为用户提供方便的访问dspace和第三方硬件平台的入门.ControlDesk-Operator版本现在还包括上述平台模块，但它并不支持mcd-3自动化功能。
功能概述：
版本 描述
ControlDesk *用于快速控制原型、半实物仿真、离线仿真、ECU校准和诊断的相同工具
*轻松创建布局和工具*
*所有数据源的同步测量
*综合工程与实验管理
*综合计量数据管理(ASAM MDF 4.1支持进出口)
*与若干ASAM标准(如MDF、XCP、CCP、ASAP 2、ODX)的兼容性
*强大的工具自动化功能，用于特定于用户的扩展和优化的过程集成
*总线网络访问(CAN、CAN FD、LIN、FlexRay)通过dSpace硬件、PC总线接 口(例如DCI-CAN1、DCICAN 2和DCI-CAN/LIN1)和dSpace VEO： 总线对象的 监视、记录和专用仪器
*操作员模式(保护您的项目和实验免受未经授权的更改)
*支持虚拟验证测试场景(p。22)与DSpace VEO和SCALEXIO
*新的：内置访问所有dspace实时硬件平台
*新的：通过使用ASAM xil api MAPort服务器内置对第三方测试台和其他硬 件的访问。
*新的：使用ASAM mcd-3标准的内置自动化功能
ControlDesk–Operator Version *用于使用已经用标准版本“ControlDesk”创建的项目和实验数据
*防止更改和创建项目和实验的保护
*新的：内置访问所有dspace实时硬件平台
*新的：通过使用ASAM xil api MAPort服务器内置对第三方测试台和其他硬 件的访问。
附加模块 描述
ECU Interface Module *AUD、NBD、JTAG/Nexus、JTAG/OCDS和JTAG/SDI
*CCP2) (CAN校准协议)
*XCP on CAN 2),XCP on Ethernet 3)(TCP/IP和UDP/IP),XCP在FlexRay上
*支持ASAM A2L1.7中指定的结构化数据类型
ECU Diagnostics Module *符合ODX数据库标准（ASAMCD-2DV2.2.1和V2.2.0（ISO22901-1））
*对CAN和K线ISO协议的支持
*用于执行诊断服务和读取或清除ecu故障存储器的专用仪器。
*基于诊断接口的ECU FLASH编程
*支持ASAM MCD-3D v2.0.2
Signal Editor Module4) *用于图形刺激定义
*基于dspace实时硬件的时间同步激励生成及dspaceVEO中的 SIMULINK仿真模型
*重放测量数据
*可以独立地执行几种刺激模式,
*支持XILAPI刺激格式(STZ文件，即压缩STI文件)
Bus Navigator Module *支持罐头(包括。DSpace硬件或PC总线接口和dSpace VEO的CAN FD、 LIN和FlexRay总线
*重放记录的CAN消息
*LIN和FlexRay总线对象专用仪表
*DSPACE硬件和DSpace VEO的LIN监测和测井
*通过PC总线接口进行FlexRay监控和日志记录
- 不支持MCD-3自动化功能。
- 2)用DCI-CAN 2或DCI-CAN/LIN1支持CAN FD。
- 3)对模拟虚拟ECU的访问。
- 4)DS 1104不支持信号产生。
模块概述：
ECU诊断模块
信号编辑器模块
总线导航器模块
ECU接口模块
订货信息：
产品 凭单编号
相关软件和硬件3)
- 综合标准版本，现在包括所有以前的硬件访问和自动化支持平台模块。
- 防止改变和创造项目和实验，mcd-3 au 不支持Tomation功能。
- ControlDesk还被批准用于在Microsoft Windows 7，64位上运行的MicroAutoBox嵌入式PC。
新版本：ControlDesk 6.0
区域 改进
通用 *本机64位软件，可以处理更多内存，并可以创建和管理更复杂的项目、实验 和测量数据。
*新的命名惯例，删除后缀“下一代”
*简化一般产品包装，所有平台模块和自动化支持现在已经包括在标准包中。
工程与实验 *按字母顺序排序项目管理器中的文件夹和文件夹组，按升序或降序排列。
平台/设备 *连接到SCALEXIO系统的以太网卡和支持的PCI/PCIe卡的显示
*显示已连接但目前未注册的SCALEXIO系统
*在添加特定类型的平台/设备时提供重要信息的工具提示
使用仪器 *增强表格编辑器：3种可选择的图表类型，用于三维视图(散点图、条、面)和增 强颜色支持(为不同的选项卡或不同的edi指定单独的背景色。(网格视图中T点)
*增强的仪器选择器（添加/删除仪器类别，将自定义工具添加到任何仪器类别， 通过导出相关仪器类别来交换自定义工具，应用CHA将自定义乐器拖到原来的 自定义仪器上)
*STRUCT仪器标题宏(显示变量的名称以及结构的相关部分)
测量和记录 *改进了对大型ASAM MDF 4.1文件的处理
*信号的部分加载（仅加载仪器当前需要的数据，以减少加载时间和所需的内存）
*支持还原数据(在ControlDesk的仪器中可视化MF4数据取决于可视化分辨率， 以改进可视化和后置处理，并在Me时包含约简数据)测量数据保存到ASAM MDF 4.1文件格式)
*从测量数据池中打开的测量数据文件中删除一个或多个变量
*添加到实验中的连续(非触发)测量作为dSpace平台的默认设置
消息处理 *支持新消息查看器和DSpace日志功能，提供所有DSpace产品和连接系统发布 的所有信息、建议、错误和警告消息的历史记录
XILAPI EESportGUI *支持软件触发器以响应预定义的触发条件或持续时间来激活错误集
*自动创建潜在映射（基于为选定故障模拟硬件提供的潜在名称）和默认信号映 射（基于所选择的ECU和引脚名称d dspace模拟器)
*支持变量浏览器和属性控件条之间的变量拖放
ECU接口模块 *支持DCI-CAN/LIN1方便地访问CAN、CAN FD(CAN总线监控、CCP、XCP on CAN、 ECU诊断)和LIN总线网络(LIN总线监控)
ECU诊断模块 *对因特网诊断协议(DoIP)的支持，这是一种用于UDS的传输协议
*使用警告符号表示不正确的COMPARAM值
信号编辑器 *数据文件和信号值段eLINEAR插值方法的支持
*下载相关信号发生器时数据文件段屏幕显示的自动刷新
总线导航器 *总线仪表(TX型挠性射线)中最小延迟时间的显示
*加载和卸载总线信号，以避免大型总线配置中的内存异常
ControlDesk产品支持中心
ControlDesk产品支持中心是ControlDesk用户的主要在线资源，并提供有关发布、兼容性信息、常见问题、附加实用程序等的信息。网址的入口是www.dspace.com/Controldesk_PSC。
ControlDesk核心功能
方便实验的创建与管理
标准软件包“ControlDesk”已经为实验创建和管理、仪器仪表等提供了许多基本特性。函数的范围可以通过加ControlDesk模块来扩展。通过控制台，您可以准备项目/实验数据(例如布局、数据集和度量)，以便以后在操作符模式或ControlDesk-操作符版本中使用。(p.23)
直观的，基于丝带的用户界面
*最先进的图形用户界面技术(丝带)
*对客户Workfl OWS的命令进行分组(不同的大小和图标表明了提高内存和触摸屏可用性的重要性)
*项目中央开放、导入和保存的后台视图
*入门页面，以方便访问最近打开的项目和用户文档。
入门页面，以方便访问最近的项目和用户文档。
描述
*用于快速控制原型化、半实物仿真、Ofl ine仿真、ECU校准和诊断的相同工具
*易于创建布局和工具
*所有数据源的同步测量
*综合工程与实验管理
*综合计量数据管理(ASAM MDF 4.1支持进出口)
*与若干ASAM标准(如MDF、XCP、CCP、ASAP 2、ODX)的兼容性
*强大的工具自动化功能，用于用户特定的c 扩展和最佳过程集成。
*总线网络接入（CAN、CANFD、LIN、FlexRay）通过DSpace硬件、PC总线接口（如DCI-CAN1、DCI-CAN2和DCI-CAN/LIN1）和DSpaceVOS：监控、记录和专用仪器仪表R总线对象
*操作员模式(保护您的项目和实验免受未经授权的更改)
*支持虚拟验证测试场景(p。22)与DSpace VEO和SCALEXIO
*新的：内置访问所有dspace实时硬件平台
*全新：内置访问第三方测试台和其他硬件，使用ASAMXILAPIMapPort服务器
*新的：使用ASAM mcd-3标准的内置自动化功能
订货信息
项目管理
组织项目和实验
ControlDesk在项目和实验中组织您的工作。项目是你在一个主题上工作的外部组织框架。在项目中，您可以进行许多实验，例如，每个实验代表一个独特的硬件设置。您还可以在实验中为单个平台/设备分配不同的变量描述，并在以后轻松地在它们之间切换。项目级别还保存全局文档，如规范或报告。实验级别用
