通道化液流冷却的全尺寸圆柱形电池组的热模型
摘要:本文进行了旨在提高电动汽车电池组热性能的数值研究,它是对具有22个模块(总共包含5664、18650型锂离子电池)的全尺寸电池组进行的,该模块通过通道的液流冷却。电池的热量是根据实验测量结果建模的。首先用一个典型的电池组模块(由180个电池组成)进行实验,以指定的液体流速在不同的C速率(2C,1C或0.5C)下进行充电和放电。有关电池模块最高温度的实验结果与相应的数值预测非常吻合,证明了所开发模型的可靠性/保真度和随之而来的准确性。然后,对电池热管理系统进行微调,以重新管理模块之间的流量分配,以提高整个电池组的热均匀性。广泛研究了不同充放电C速率和流量对电池组热性能的影响,结果表明电池组在1C / 0.5C充/放电操作期间的热性能良好,流体流速为18升/分钟增加放电/充电C率会恶化电池组的热特性,而增加冷却液的流量会使电池组性能更好。
关键词:锂离子电池;全尺寸电池组;热模型;波浪通道液体冷却;数值模拟
- 引言
锂离子电池(LIB)以化学能的形式存储电能用于输出,被认为是汽车应用的最强候选者。电动汽车(EV)越来越受到公众的青睐,在可预见的将来,其销售可能会取代那些装有常规汽油或柴油内燃(IC)发动机的道路车辆。但是,在大规模商业化满足广泛客户的需求之前,电动汽车仍面临着数项重大技术挑战,特别是与热管理有关的技术挑战,应适当解决这些问题[1],[2]。
电动汽车的核心是电池组,它可以由许多单个LIB组成。例如,Tesla Roadster的电池组包含6831 18650型Panasonic LIB。电池组由11个串联的“板”组成,每个“板”通常由9个串联的模块(“砖”)组成,每个模块具有69个并联的电池单体。在电池组中,建议电池在20–45 C的温度范围内工作,以在使用寿命和安全方面取得最佳效果。此外,电池组两端的温度应尽可能保持一致[3]。如果不满足此条件,电池最终将遭受不良后果,例如,电动汽车的可靠性和耐用性下降,循环寿命降低[4],热失控[5],[6]和火灾爆炸[7],[ 8]。因此,需要先进的电池热管理系统(BTMS)来解决这些对道路电动汽车的热影响[9],[10],[11]。
BTMS为有效消除产生的热量,应充分集成并与电池组内部的LIB紧密接触。因此,关于电池几何形状的封装配置,在进行BTMS设计时应仔细考虑。 LIB配置通常为圆柱形,袋形和棱柱形。后两种类型在电动汽车中是首选的,主要是因为它具有相对较大的比表面积-提供增强的散热性,因此易于进行热控制[12],[13]。就散热能力而言,圆柱型LIB是这三种类型中最差的。即便如此,由于其成熟的制造工艺和技术,低成本和高可靠性,圆柱形LIB,特别是18650型仍被广泛使用。在这种情况下,尽管在散热方面存在不足,但在本项特殊研究中,针对圆柱型LIB设计了将高效冷却策略纳入BTMS。

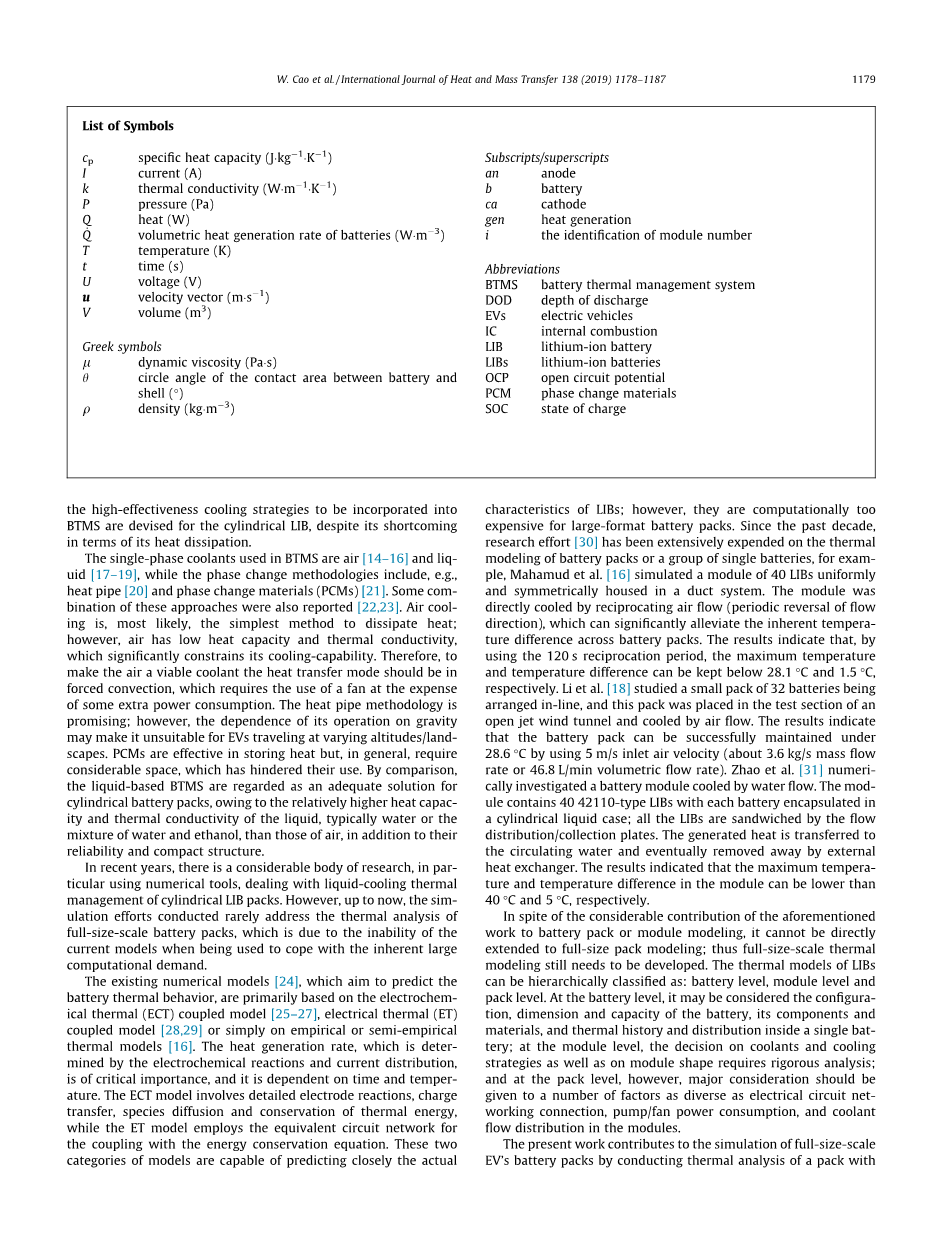

符号列表 |
||||
比热容(J ) |
下标/上标 |
|||
I |
电流(A) |
an 阳极 |
||
k |
导热系数 |
b 电池 |
||
P |
压力(Pa) |
ca 阴极 |
||
|
热量(W) |
gen 发热量 |
||
|
电池的体积发热量(W) |
i 模块编号的标识 |
||
温度(K) |
缩略语 |
|||
时间(S) |
BTMS电池热管理系统 |
|||
电压(V) |
DOD放电深度 |
|||
速度向量(m) |
EVS电动汽车 |
|||
容积() |
IC内燃 |
|||
希腊符号 |
LIB锂离子电池 |
|||
动力粘度(Pa) |
LIBS锂离子电池 |
|||
电池与外壳接触面积的圆角(°) |
OCP开路电位 PCM相变材料 |
|||
密度(kg) |
SOC充电状态 |
BTMS中使用的单相冷却剂是空气[14],[15],[16]和液体[17],[18],[19],而相变方法包括例如热管[20]和相变材料(PCM)[21]。还报道了这些方法的某种组合[22],[23]。空气冷却最有可能是最简单的散热方法。然而,空气的热容量和热导率低,这极大地限制了其冷却能力。因此,为了使空气成为可行的冷却剂,应将热传递模式设为强制对流,这需要使用风扇,但会消耗一些额外的功率。热管方法是有前途的。然而,其操作对重力的依赖性可能使其不适用于在不同高度/风景下行驶的电动汽车。 PCM可有效地存储热量,但通常需要相当大的空间,这阻碍了它们的使用。相比之下,由于液体BTMS被认为是圆柱形电池组的合适解决方案,这是由于液体(通常是水或水与乙醇的混合物)的热容量和导热率比空气要高,此外的可靠性和紧凑的结构。
近年来,有大量的研究,特别是使用数值工具来研究圆柱形LIB电池组的液体冷却热管理。 但是,到目前为止,进行的仿真工作很少涉及全尺寸电池组的热分析,这是由于当前模型无法满足固有的大量计算需求而导致的。
旨在预测电池热行为的现有数值模型[24]主要基于电化学热(ECT)耦合模型[25],[26],[27],电热(ET)耦合模型[28]。 [29]或仅基于经验或半经验热模型[16]。由电化学反应和电流分布决定的发热速率至关重要,它取决于时间和温度。 ECT模型涉及详细的电极反应,电荷转移,物质扩散和热能守恒,而ET模型采用等效电路网络与能量守恒方程耦合。这两类模型能够精确预测LIB的实际特征。但是,它们对于大幅面电池组在计算上过于昂贵。自从过去的十年以来,研究工作[30]已经广泛地用于电池组或一组单个电池的热建模,例如,Mahamud等人[16]模拟了一个由40个LIB组成的模块,该模块均匀且对称地容纳在管道系统中。通过往复的气流(流动方向的周期性逆转)直接冷却模块,这可以大大减轻电池组之间的固有温差。结果表明,通过使用120 s的往复运动周期,最大温度和温差可以分别保持在28.1 C和1.5 C以下。 Li等 [18]研究了一个由32个电池组成的小包装,它们串联排列,然后将其放置在开放式喷气风洞的测试区中,并通过气流冷却。结果表明,通过使用5 m / s的进气速度(大约3.6 kg / s的质量流量或46.8 L / min的体积流量)可以成功地将电池组保持在28.6 C下。赵等 [31]数值研究了水流冷却的电池模块。该模块包含40个42110型LIB,每个电池都封装在圆柱形液体盒中。所有的LIB都被流量分配/收集板夹在中间。产生的热量被传递到循环水中,并最终被外部热交换器清除。结果表明,模块中的最大温度和温差分别可以低于40°C和5°C。
尽管上述工作对电池组或模块建模做出了巨大贡献,但它不能直接扩展到全尺寸电池组建模;因此,仍然需要开发全尺寸热模型。 LIB的热模型可以按层次划分为:电池级别,模块级别和电池组级别。 在电池级别,可以考虑电池的配置,尺寸和容量,其组件和材料以及单个电池内部的热历史和分布; 在模块级别,关于冷却剂和冷却策略以及模块形状的决定需要严格的分析; 但是,在电池组一级,应主要考虑许多因素,例如电路网络连接,泵/风扇的功耗以及模块中冷却液的流量分配。
通过对装有5664 18650型LIB(包含22个模块)并通过通道液体流动冷却的电池组进行热分析,当前工作为全尺寸EV电池组的仿真做出了贡献。 模拟取决于先前开发的热模型[32]。首先将介绍由物理布局及其BTMS以及数学/数字描述组成的电池组模型。然后,对包装的典型模块进行模型的实验验证,以检查其可靠性和准确性。第三,它提出了一种改进的冷却液通道歧管设计,旨在在整个电池组中实现更好的流量分配,这是这项工作的另一主要贡献,除了用于全尺寸电动汽车电池组的仿真模型。 最后,我们研究了放电/充电C速率和冷却液流速对电池组热特性的影响。
2.1包装的物理结构和几何尺寸
在这项工作中,电池组由5664个18650型LIB组成,其电气配置为96S59P,这意味着电池组由96个串联的“砖”组成,每个“砖”包括59个并联的电池。该包装包含22个独立的模块,所有模块均通过引导的液体流进行冷却。图1显示了包装的物理结构和尺寸,以及基于液体的BTMS。包装的总长和宽分别为1500mm和1070mm。两个单独区域(即区域A和区域B)中的LIB层数不相等,区域A和区域B中的总高度分别为170 mm和150 mm。 BTMS微型通道由铝合金制成,微型通道侧壁的厚度为0.5mm。图1右下角的放大图显示了接头连接以及微
型通道的横截面。可以注意到,有六个独立的子通道,并且对于每个单独的子通道,流动通道的长度和宽度分别为5 mm和2 mm。
图1.模拟的LIB电池组和冷却剂流动路径的示意图(红色箭头:热流体;蓝色箭头:冷流体)。
电池组需要在各种操作模式和天气条件下对每个部分进行均匀冷却。为便于分析和讨论,该电池组的22个模块已编号,如图1所示。该电池组是为真实EV设计的。由于车辆底盘的限制,电池组被分成两个分支的冷却剂流区域。不同区
域中的模块包含不同数量的电池。在A区中,模块(1-4、7-10)具有相同的排列,每层都是8层堆栈(从上到下的每一层都有32、33、33、34、35、36、36和37个电池),总共包含276个电池;类似地,模块(5、6)包含288个具有8个对齐层的电池,分别具有32、33、33、34、35、36、36和37个电池。在区域B中,模块(11、22)每个都有10层180电池,每层有13、13、19、18、20、19、20、19、20、19。模块(12–21)每个由252个电池组成,这些电池堆叠成10个堆叠层,分别包括21、21、25、24、27、26、27、26、28、27个LIB。对于每个模块,所有电池都被完美安装的波浪形微型通道覆盖。相应的四个迷你通道的结构/形状如图2所示。
图2.四个具有不同结构布局的波浪形迷你通道。
表1中列出了冷却剂,波浪形微型通道和电池的热物理性质。为防冻,使用的冷却剂是水(47%)和乙二醇(53%)的混合物。 波浪形微型通道由铝制成。 另外,在本工作中,它还选择了带有NCA(镍钴铝合金)的商用18650型LIB(N18650CL,由深圳比克电池有限公司生产,质量重量47.0mu;g,内阻le;35mu;mOmega;)。 阴极。 标称容量为2.75 Ah。
表1.工作流体,波浪形微型通道和电池的热物理性质。
性质 |
冷却液[35] |
波浪形迷你频道 |
电池[24] |
密度(kg/) |
1075 |
2719 |
2841.5 |
热量(W ) |
0.387 |
202.4 |
2.586 |
比热容(J ) |
3300<!-- 剩余内容已隐藏,支付完成后下载完整资料 资料编号:[237357],资料为PDF文档或Word文档,PDF文档可免费转换为Word |
