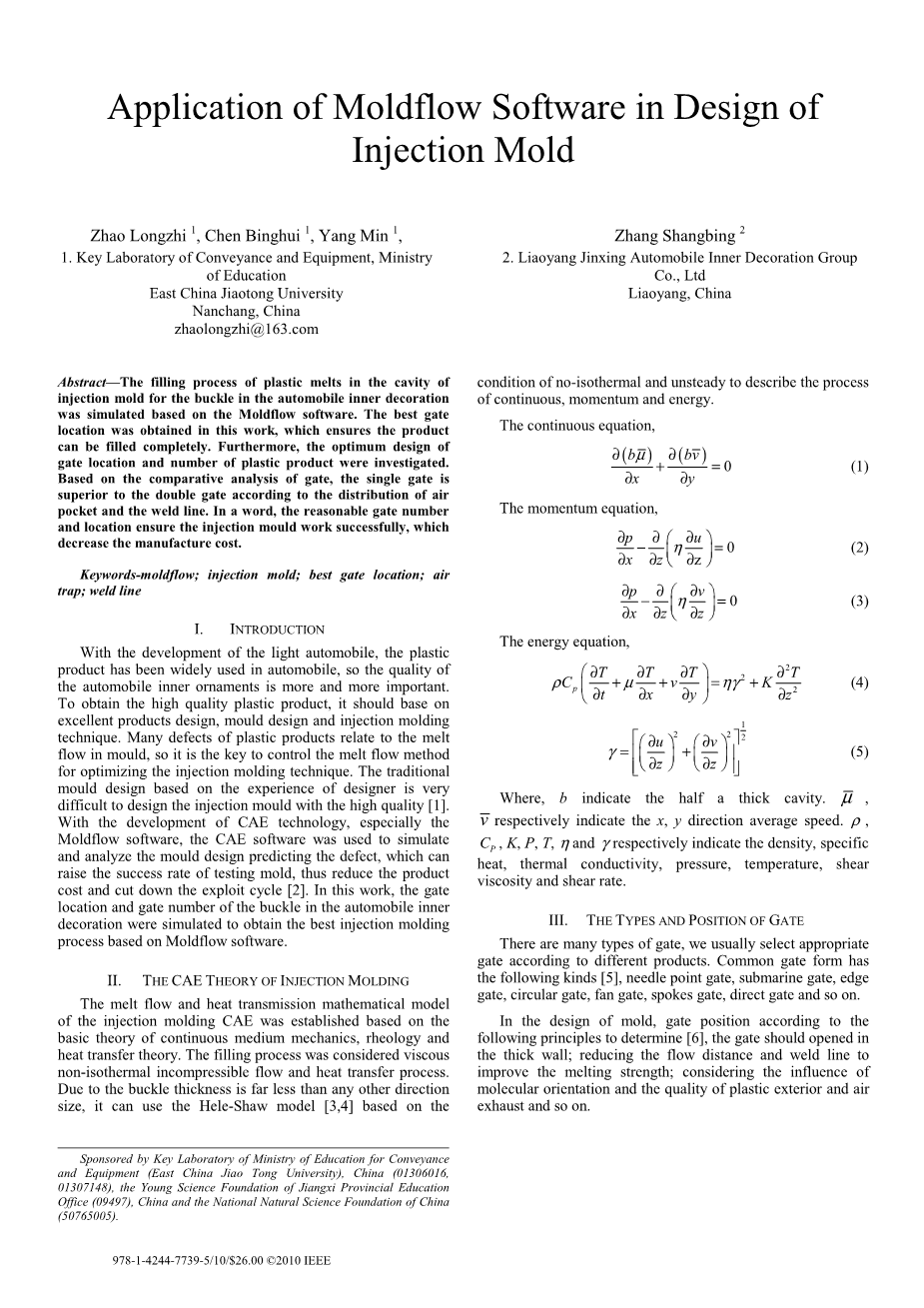

模流分析软件在注塑模具设计中的应用

摘 要

利用Moldflow软件对汽车内饰卡扣注塑模腔内塑料熔体的充型过程进行了模拟。在此工作中获得了最佳的浇口位置，保证了产品的完全充填。并对塑料制品的浇口位置和浇口数量进行了优化设计。通过对浇口的对比分析，根据气穴和熔接线的分布，单浇口优于双浇口。合理的浇口数量和浇口位置保证了注塑模具的顺利工作，降低了生产成本。

关键词：Moldflow，注塑模具，最佳浇口位置，气穴，熔接线

1. 简介

随着轻型机动车的发展，塑料制品在汽车上的应用越来越广泛，因此汽车内饰的质量正变得越来越重要。要想获得高质量的塑料产品，必须从优秀的产品设计、模具设计和注塑工艺入手。塑料制品的许多缺陷都与模具内的熔体流动有关，因此控制熔体流动的方法是优化注塑工艺的关键。传统的基于设计人员经验的模具设计很难设计出高质量的注塑模具[1]。随着CAE技术特别是Moldflow软件的发展，利用CAE软件对模具设计缺陷进行模拟分析，预测缺陷，提高模具测试成功率，降低产品成本，缩短开发周期[2]。本文利用Moldflow软件模拟了汽车内饰卡扣的浇口位置和浇口数量，借此获得最佳的注塑工艺。

1. 注塑模具的计算机辅助工程理论

基于连续介质力学、流变学和传热理论的基本理论，建立了注射成型CAE的熔体流动和传热数学模型。填充过程被认为是粘性非等温不可压缩流动和传热过程。由于屈曲厚度远小于任何其它方向的尺寸，可以利用基于非等温非定常条件下的赫氏模型[3,4]来描述连续、动量和能量的过程。

连续方程，

=0

动量方程，

-(eta;)=0

-(eta;)=0

能量方程，

rho;C_p（ mu; )=eta;gamma;² K

gamma;=[()² ()²]

1. 浇口的类型和位置

浇口有多种类型，我们通常根据不同的产品选择合适的浇口。常见的浇口形式[5]有潜伏式浇口、边缘浇口、扇形浇口、直接浇口等。

在模具设计中，浇口位置按以下原则确定[6]，浇口应在厚壁处打开；减小流动距离和熔接线长度，提高强度；考虑分子取向、塑料外观质量和排气质量等因素的影响。

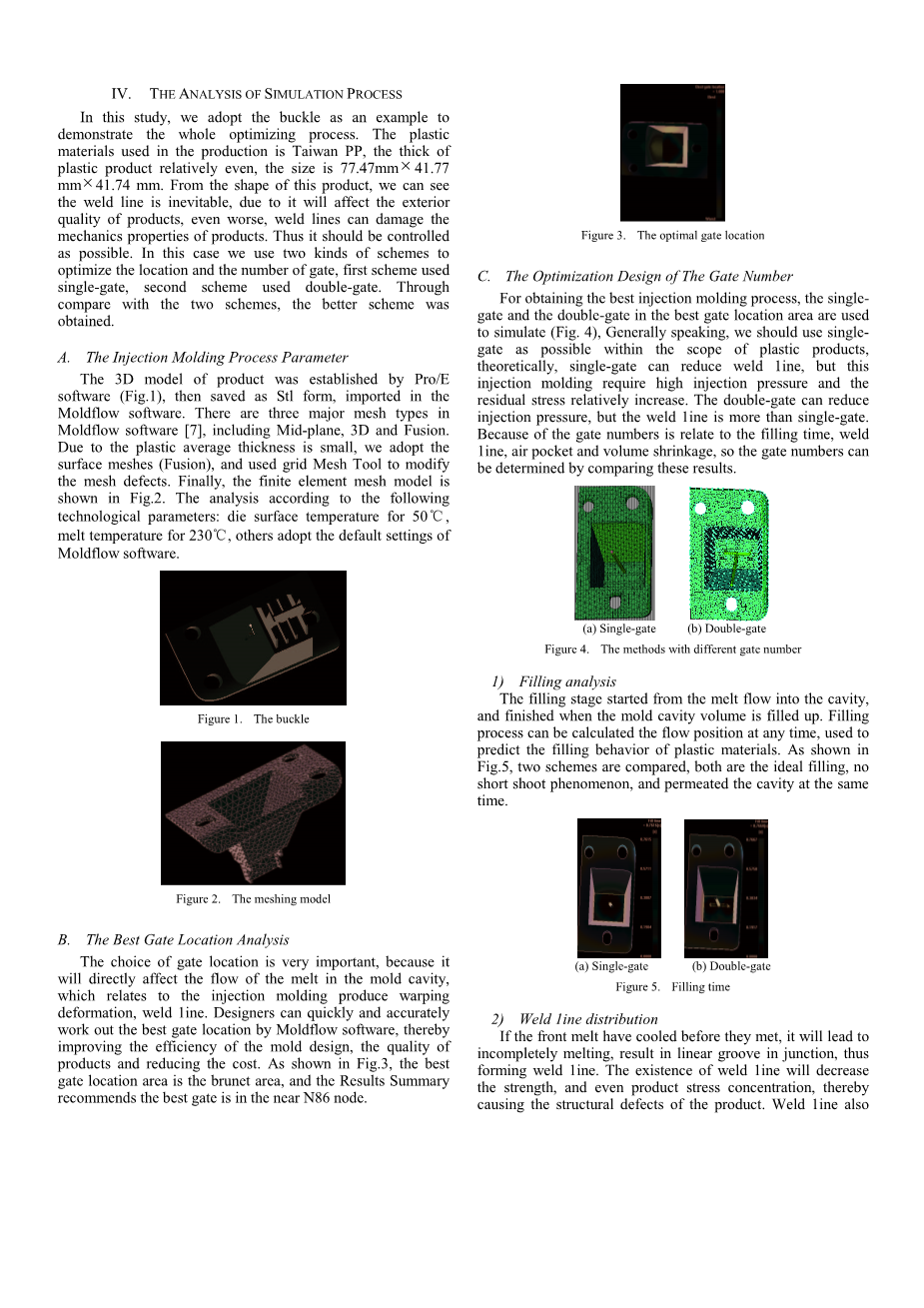

1. 注塑过程分析和模拟

在本研究中，我们以卡扣为例来说明整个优化过程。生产过程中使用的塑料材料是台湾PP，塑料产品的尺寸为77.47 mm times; 41.77 mm times; 41.74 mm。从该产品的形状可以看出，熔接线是不可避免的，因为它会影响产品的外观质量，更糟糕的是，熔接线会破坏产品的力学性能，因此应该尽可能地控制它。在这种情况下，我们使用两种方案来优化浇口的位置和数量，第一种方案采用单浇口，第二种方案采用双浇口。通过对两种方案进行比较，得到了较好的方案。

4.1 注塑成型工艺参数

使用Pro/E软件建立产品的三维模型（图1），保存为Stl格式，导入Moldflow软件。Moldflow软件中主要有三种网格类型[7]，分别是Mid-plane、3D和Fusion。由于塑料的平均厚度较小，我们采用了表面网格(Fusion)，并利用网格工具对网格缺陷进行了修正。最后，有限元网格模型如图2所示，该分析依据以下技术参数：模具表面温度为50 ℃，熔体温度230 ℃，其它采用仿真分析软件的默认设置。

图1. 卡扣建模

图2. 网格模型

4.2 浇口最佳位置分析

浇口位置的选择是非常重要的，因为它将直接影响熔体在模具型腔内的流动，这关系到注塑成型产生翘曲变形和熔接线。设计人员可以通过Moldflow软件快速准确地计算出浇口的最佳位置，从而提高模具设计的效率，提高产品质量，降低成本。如图3所示，最佳浇口位置区域为深色区域，结果汇总建议浇口的最佳位置在N86节点附近。

图3. 最佳浇口位置

4.3 浇口数量的优化设计

为了实现最佳的注塑过程，需要对最佳浇口未知区域内的单浇口和双浇口进行模拟（如图4）。一般来说，我们应该在塑料制品中尽可能地使用单浇口，从理论上讲，采用单浇口可以减小熔接线，但是这样就需要增大注塑压力，残余应力也会相应增加；双浇口可以降低注塑压力，但是熔接线较单浇口大。由于浇口数与填充时间、熔接线、气穴和体积收缩有关，因此可以通过比较这些结果来确定浇口数。

(a)单浇口 (b)双浇口

图4. 两种采用不同浇口数量的方法

4.3.1 填充分析

填充阶段从熔体流进定模型腔开始，充满模具的定模型腔后结束。在填充过程中可以随时计算流动位置，用于预测塑料材料的填充行为。如图5所示，对比两种方案，填充效果均比较理想，无短射现象，并且同时散布腔内。

(a)单浇口 (b)双浇口

图5. 填充时间

4.3.2 熔接线分布

如果熔体在接触前冷却，则会导致熔体的不完全熔化，导致接头出现线形坡口，从而形成熔接线。熔接线的存在会降低产品的强度，甚至产生产品应力集中的现象，从而造成产品的结构缺陷。熔接线还会使产品的表面质量不合格，所以应尽可能地对其进行控制。卡扣厚度均匀，但塑料制品有斜孔、凸台，塑料制品局部区域的厚度不均匀，这意味着熔接线是不可避免的。模具的浇注系统会影响型腔内部的温度场，从而影响熔接线的分布。如图6所示，单浇口的熔接线小于双浇口的熔接线。

(a)单浇口 (b)双浇口

图6. 熔接线

4.3.3 气穴分布

气穴又称困气或气孔，易发生在加强筋、凸台等厚度不均匀的区域，熔体在冷却凝固时会产生气穴或气孔。气穴的存在会产生短射和渗透不完全的现象，在产品表面形成缺陷，甚至留有浇注痕迹。图7为塑料制品中气穴的分布情况。可见，气穴主要分布在塑料制品的安装表面。气穴分布在边缘有利于排气，双浇口比单浇口存在更多的气穴。

(a)单浇口 (b)双浇口

图7. 气穴

4.3.4 体积收缩

塑料制品的体积收缩是否均匀直接影响翘曲变形。收缩不均匀会导致较大的翘曲变形，从而改变形状，这是塑料制品的常见缺陷。由于冷却系统设计合理，两种方案的最终翘曲变形在合理范围内，对质量影响不大。如图8所示，第一方案的最大和最小收缩分别为6.398%和0.1211%；第二种方案的最大和最小收缩率分别为6.565%和-0.0033%。因此双浇口的收缩比单浇口的收缩大。

通过对充型时间、熔接线、气穴和体积收缩率等方面的模流模拟分析，得出了第一种方案优于第二种方案的结论。所以塑料制品采用单浇口。

(a)单浇口 (b)双浇口

图8. 塑料制品的体积收缩

1. 总结

本研究采用Moldflow软件对汽车内饰卡扣进行了模拟仿真。在此工作中获得了最佳的浇口位置，保证了产品的完全填充。通过浇口的对比分析，从气穴的分布、熔接线和体积收缩率来看，单浇口的设计方案优于双浇口。

随着CAE技术的发展，新产品开发周期和成本将大大缩短，注塑模具的质量将得到提高，为企业带来更好的经济效益。

参考文献

1. H. D. Zhong, L. J. Xu, and Y. M. Deng, “Injection molding process design of thin-walled plastics products based on Moldflow flow analysis,” China Plastics Industry, vol. 33, pp. 32-34, November 2005.
2. J. Liu, “Application of Moldflow technology in buckling analysis of plastic part,” Mould Industry, vol. 33, pp. 6-10, February 2008.
3. C. Y. Zhan, and Y. F. Cen, “Study of melt flow in injection molding process,” Light Industry Machinery, vol. 24, pp. 26-29, June 2006.
4. L. Z. Zhao, J. X. Liang, and M. J. Zhao, “Application of Moldflow in design of injection moulds for right lap supports in display boards,” China Plastics, vol. 23, pp. 87-91, October 2009.
5. Y. Jiang, R. X. Xiao, and D. L. Yu, “Application of Moldflow in optimized design of injection molding gates,” China Plastics, vo. 23, pp. 64-67, October 2009.
6. X. F. Liu, and J. G. Huang, “Optimum design of plastic injection mould gate based on Moldflow,” China Plastics Industry, vol. 35, pp. 36-38, December 2007.
7. M. J. Wang, and L. F. Tang, “Optimal design to gate-location based on Moldflow,” Journal of Anhui University of Technology and Science, vol. 23, pp. 12-15, December 2008.
